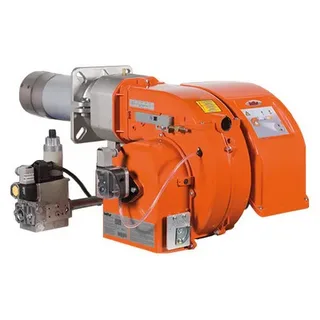

Газовые горелки Baltur: Инженерный гид по выбору, эксплуатации и сервисному обслуживанию

В мире промышленной теплоэнергетики итальянский бренд Baltur занимает особое место. Начиная с 1950 года, компания эволюционировала от производства простых вентиляторных узлов до создания высокотехнологичных систем сжигания с электронным управлением. Для главного инженера, энергетика или специалиста по закупкам горелка — это не просто устройство генерации пламени, а ключевой элемент энергоэффективности предприятия.

В этой статье мы подробно разберем технические нюансы газовых горелок Baltur, особенности их интеграции в тепловые пункты и стратегию управления запасными частями.

Часть 1. Классификация и технологические особенности

Прежде чем говорить о выборе, необходимо понять архитектуру модельного ряда. Baltur делит свое оборудование не только по мощности, но и по принципу регулирования и конструктиву.

1.1. Конструктивные серии

• Серия BTG: Это "рабочие лошадки" малой и средней мощности. Основная особенность — компактность. Вентилятор и головка горения объединены в моноблок. Они идеально подходят для легких коммерческих котлов и печей.
• Серия TBG: Более продвинутая линейка. Ключевая фишка здесь — спиральная геометрия улитки вентилятора, что обеспечивает стабильное давление воздуха даже при высоком аэродинамическом сопротивлении топки. Также здесь применяется система откидного фланца, упрощающая доступ к соплу для обслуживания без демонтажа горелки с котла.
• Серия BGN / GI: Промышленные гиганты. Это горелки большой мощности (до десятков мегаватт). Здесь часто применяется раздельная компоновка (вентилятор может быть выносным), а управление осуществляется сложными топочными автоматами.

1.2. Типы регулирования мощности

Понимание типа регулирования критично для технологического процесса:

1. Одноступенчатые (On/Off): Работают в режиме "включено/выключено". Просты, дешевы, но дают большие скачки температуры и изнашивают котел термоциклированием.
2. Двухступенчатые (High/Low): Имеют режим малого и большого пламени. Переход осуществляется скачкообразно.
3. Плавно-двухступенчатые (Progressive): Горелка может работать на любой мощности между минимумом и максимумом, но соотношение газ/воздух настраивается механическим кулачком (механическая лекальная линейка).
4. Модулируемые (Modulating): Высший пилотаж. Здесь используется PID-регулирование. Горелка непрерывно подстраивает мощность под текущую нагрузку с точностью до 1°C или 0.1 бар пара. Для реализации полноценной модуляции на горелки Baltur (версии с электронным кулачком) устанавливается специальный модуль модуляции и датчики температуры/давления.

Часть 2. Алгоритм профессионального подбора

Ошибка на этапе подбора — самая дорогая. Если купить горелку просто "по мощности", есть риск, что она никогда не выйдет на номинальный режим.

2.1. Аэродинамическое сопротивление топки (Backpressure)

Это самый важный параметр, который часто игнорируют. Котел — это не пустая бочка, у него есть газоходы, турбулизаторы и дымовая труба, которые создают сопротивление проходу газов.

• Проблема: Если вентилятор горелки не может преодолеть противодавление топки, пламя будет "задыхаться", начнется пульсация, возможен срыв пламени и аварийная остановка.
• Решение: При подборе горелок Baltur необходимо накладывать график сопротивления котла на рабочее поле (Working Field) горелки. Рабочая точка должна находиться в средней трети поля, имея запас по давлению воздуха.

2.2. Геометрия пламени

Размеры топки диктуют форму факела.

• Если факел слишком длинный, он будет бить в заднюю стенку котла (local overheating), что приведет к прогоранию металла.
• Если факел слишком широкий, он будет касаться боковых стенок (импинджмент), вызывая недожог и образование сажи. Baltur предлагает различные исполнения голов горения (стандартные и удлиненные), позволяющие формировать геометрию факела под конкретную камеру сгорания.

2.3. Газовая рампа (Gas Train)

Горелка — это только половина системы. Вторая половина — газовая линия. Baltur комплектует свои горелки арматурой ведущих производителей (обычно Dungs или Siemens). Подбор рампы зависит от входящего давления газа.

• Пример: Для горелки мощностью 1 МВт при давлении газа 300 мбар потребуется компактный мультиблок (например, Dungs MB-ZRDLE). Но если давление в сети всего 20 мбар, потребуется мультиблок с гораздо большим проходным сечением (Ду50 или Ду65), чтобы пропустить нужный объем газа без критических потерь давления.

Часть 3. Особенности эксплуатации и настройки

После монтажа начинается этап пусконаладки (ПНР) и эксплуатации. Baltur славится своей надежностью, но требует грамотного обращения.

3.1. Стехиометрия и анализ дымовых газов

Главная задача наладчика — настроить соотношение газ/воздух (λ — лямбда) так, чтобы топливо сгорало полностью, но без избытка воздуха.

• Избыток воздуха: Ведет к тому, что мы греем улицу лишним воздухом (потери с уходящими газами — q2).
• Недостаток воздуха: Ведет к химическому недожогу (потери q3), образованию угарного газа (CO) и сажи, которая, оседая на теплообменнике, работает как теплоизолятор, снижая КПД котла.

На горелках Baltur с электронным управлением (технология CODI или менеджеры горения Siemens LMV) настройка происходит через сервоприводы воздушной и газовой заслонок. Это позволяет выставить идеальную кривую горения во всем диапазоне модуляции.

3.2. Электрика и заземление

Современные топочные автоматы (блоки управления) крайне чувствительны к качеству электропитания.

• Фазировка: Для горелок с ионизационным контролем пламени критически важно соблюдение полярности "Фаза-Ноль". Если перепутать, ток ионизации не потечет через пламя на корпус, и горелка уйдет в аварию "Нет пламени".
• Потенциал на нейтрали: Если между нулем и землей есть напряжение (более 5-10 Вольт), автоматика может работать некорректно.

3.3. Вибрации и шум

Серия TBG оснащена системой шумоподавления во впускном тракте. Однако, если при работе возникает низкочастотный гул, это часто свидетельствует о резонансе между горелкой и котлом (акустическая несовместимость). Решается это точной настройкой положения подпорной шайбы (диффузора) в голове горелки.

Часть 4. Подбор запасных частей и сервисная стратегия

Любое оборудование имеет ресурс. Стратегия "run to failure" (работать до поломки) недопустима в теплоснабжении. Необходимо иметь аварийный комплект (ЗИП).

4.1. Расходные материалы (группа A — частая замена)

Эти элементы подвержены термическому и электрическому износу.

• Электроды розжига и ионизации: Керамика со временем трескается от перепадов температур, а металлические стержни обгорают, увеличивая искровой зазор. Нестабильная искра = ошибка розжига.
• Фильтры газовых клапанов: Забиваются пылью и окалиной из газопровода, снижая пропускную способность.

4.2. Критические узлы (группа B — иметь на складе)

• Топочные автоматы (Control Boxes): Мозг горелки. На старых моделях это электромеханические блоки, на новых — микропроцессорные (например, Siemens LME, LMV или блоки Brahma). Выход из строя останавливает котел полностью.
• Сервоприводы воздушных заслонок: Отвечают за подачу воздуха. Износ пластиковых шестерен или потенциометра обратной связи приводит к невозможности регулирования.
• Трансформаторы розжига: Бывают индукционные (тяжелые, надежные) и электронные (легкие, мощные, но чувствительные к перегреву).

4.3. Газовая арматура (группа C — плановая замена)

• Катушки электромагнитных клапанов: Могут перегорать при скачках напряжения или перегреве.
• Реле давления газа (прессостаты): Мембраны со временем "дубеют", что приводит к ложным срабатываниям защиты по минимальному давлению газа.

Как правильно идентифицировать запчасть?

Никогда не подбирайте запчасти "по картинке". У горелок Baltur есть серийный номер и взрыв-схема (exploded view).

1. Один и тот же электрод может иметь разную длину керамической части в зависимости от года выпуска горелки.
2. Газовые мультиблоки Dungs имеют множество модификаций катушек и фланцев.
3. Менеджеры горения Siemens LME требуют наличия правильного программного ключа (Program Module) для конкретной модели горелки.

Заключение

Газовые горелки Baltur — это синтез итальянского дизайна и жесткой промышленной логики. Они способны обеспечить КПД котельной на уровне 92-95% при условии правильного подбора по аэродинамике и грамотной пусконаладке.

Однако надежность системы определяется ее самым слабым звеном. Отсутствие на складе копеечного электрода ионизации может остановить производство зимой. Именно поэтому сотрудничество с компетентным поставщиком, который понимает разницу между "продать коробку" и "обеспечить работоспособность", является критическим фактором успеха.
