Weishaupt AE 67 C 7285 4P

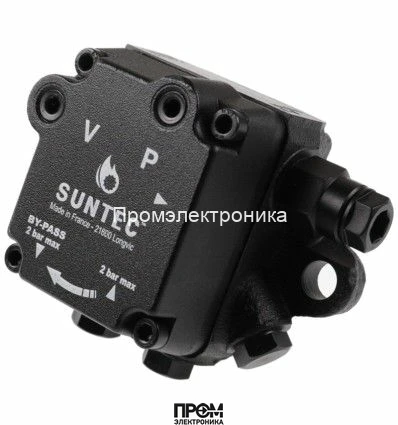

Топливный насос Weishaupt AE 67 C 7285 4P для дизельных горелок
Представляем шестеренчатый топливный насос Weishaupt AE 67 C 7285 4P, разработанный для высокоэффективной подачи дизельного топлива в системах жидкотопливных горелок. Это изделие, произведенное в Германии, является эталоном надежности и точности, обеспечивая стабильную работу отопительного оборудования. Модель, также известная как модификация Suntec AE 67 C 7285 4P, предназначена для использования в двухтрубных системах, где требуется точная регулировка давления без функции отсечения потока.
Насос относится к серии AE, которая представляет собой базовую конструкцию без встроенного электромагнитного клапана. Его основная задача — забор топлива из бака, повышение его давления до заданного уровня и подача на форсунку горелки. Благодаря высококачественным материалам и прецизионной сборке, насос гарантирует долгий срок службы и минимальные эксплуатационные затраты.
Область применения и функциональные особенности
Насос Weishaupt AE 67 C 7285 4P спроектирован для работы с дизельным топливом в широком диапазоне вязкости. Он идеально подходит для горелок малой и средней мощности, используемых в бытовых и промышленных котельных установках.
- Тип системы: Оптимизирован для двухтрубных систем. Заглушка байпаса (маркировка P) предустановлена в обратной линии, что обеспечивает корректную циркуляцию топлива и отвод воздуха. Для однотрубной системы необходимо извлечь заглушку.
- Функция клапана: Оснащен клапаном для регулировки давления, который не выполняет функцию запирания (перекрытия). Это означает, что для отсечения подачи топлива требуется внешний электромагнитный клапан в топливной магистрали.
- Направление вращения: Вал насоса имеет левое вращение (против часовой стрелки, если смотреть со стороны вала), что обозначено маркировкой C. При таком вращении выход на форсунку располагается слева.
- Фильтрация: Встроенный сетчатый фильтр с размером ячейки 150 мкм и открытой областью 6 см² эффективно защищает рабочие элементы насоса и форсунку от механических примесей, содержащихся в топливе.
Технические характеристики
Детальные параметры насоса обеспечивают его точную интеграцию в топливные системы и предсказуемую производительность.
- Бренд: Weishaupt
- Модель: AE 67 C 7285 4P
- Код товара: 601618
- Страна-изготовитель: Германия
- Производительность: 84 л/ч (измерено при давлении 11 бар и кинематической вязкости 5 сСт)
- Диапазон давления на форсунку: Регулируется в пределах от 8 до 28 бар
- Заводская установка давления: 14 бар
- Эксплуатационная вязкость: от 2 до 75 мм²/с (сСт)
- Температура топлива: от 0 до +60 °C (максимальная температура в корпусе насоса)
- Давление на входе/всасывании: Максимум 2 бар
- Высота всасывания: Для предотвращения выделения воздуха из топлива вакуум на линии всасывания не должен превышать 0,45 бар.
- Скорость вращения вала: Номинальная - 2850 об/мин, максимальная - 3600 об/мин
- Вращающий момент: 0.12 Н·м
Конструкция, монтаж и присоединительные размеры
Продуманная конструкция насоса Weishaupt AE 67 C 7285 4P обеспечивает простоту установки и обслуживания.
- Метод установки: Фланцевое крепление диаметром ∅ 54 мм
- Конструкция вала: Одна полость, диаметр оси (вала) - 8 мм
- Присоединительные порты:
- Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба), что соответствует 6.35 мм
- Выход на форсунку: ⅛ дюйма (3.175 мм)
- Порт для манометра: ⅛ дюйма (3.175 мм) для контроля давления на выходе
- Порт для вакуумметра: ⅛ дюйма (3.175 мм) для контроля разрежения на входе
Этот топливный насос является ключевым компонентом для построения надежной и эффективной системы подачи топлива, соответствующей высоким европейским стандартам качества и безопасности.
Компания Промэлектроника — официальный дилер. sales@prom-elec.com
Метод установки | Фланцевое ∅ 54 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Серия насоса | AE: базовая модель без функции запирания |
Тип модели | без электромагнитного клапана |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
