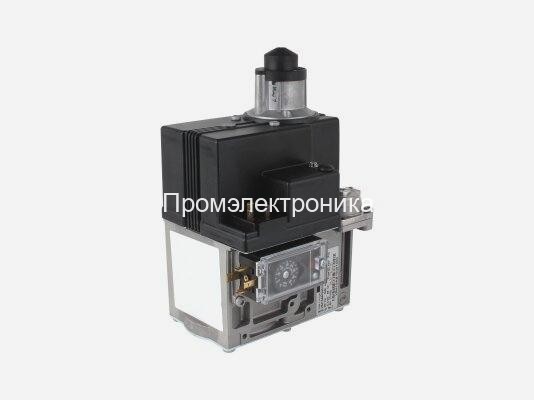

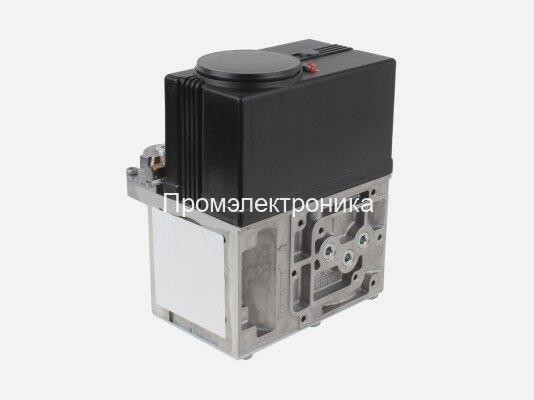

Газовый клапан Honeywell VR415AE10061010

Honeywell VR415AE10061010 - комбинированные газовые клапаны с сервоприводом.

Клапаны серии VR415AE10061010 используются для управления и регулирования подачи горючего газа в газовую энергетическую горелку, газовый котел низкого давления, плавильную печь, мусоросжигательную установку и другие устройства, работающие на газу.

Комбинированные клапаны с сервоприводом класса “A” серии VR415AE10061010 предназначены для регулирования подачи горючего газа в устройства, работающие на газу, с соблюдением всех правил, предусмотренных международными стандартами.
Клапаны серии VR415 имеют прямое фланцевое трубное соединение ½”, ¾”, 1” и 1 ¼”.

клапаны серии VR415AE10061010 является стандартным оборудованием, имеющим два основных клапана V1 и V2. Предохранительный клапан V1 всегда выполнен таким образом, что обеспечивается возможность быстрого открытия/закрытия. Второй клапан (V2) может быть как быстрым, так и медленным (= с регулировкой расхода и открытия). Клапан регулирования давления расположен между V1 и V2.

Серия VR415 может использоваться как для непосредственного розжига основной горелки (DBI) так и для электронного розжига пилотной горелки (IP). С обеих сторон основного корпуса имеется четыре фланцевых соединения для установки: · Реле давления входного канала серии C60VR · Реле промежуточного давления серии C60VR · Система проверки клапана (VPS) + реле давления.

Особенности Honeywell VR415AE1006 1010:

- Основной корпус с двумя запорными клапанами с одним седлом.

- Дополнительные возможности для установки имеющих фланцы реле минимального давления и/или реле промежуточного давления.

- Система проверки клапана (VPS) ü Время закрытия: < 1 сек.

- Предусмотрена возможность замены катушки.

- На катушки может подаваться постоянное возбуждение

- Тонкий сетчатый фильтр между фланцем входного канала и основным корпусом.

- В главном корпусе предусмотрено несколько точек отбора давления, которые могут использоваться в том случае, если не установлены дополнительные клапаны или реле давления.

- Второй основной клапан с быстрым открытием или с механизмом регулирования процесса открытия (медленный) с регулируемым максимальным расходом и ступенчатым изменением давления.

- Сменные преобразователи

- Штепсельный разъем соответствует стандарту DIN 43650.

- Все приспособления для регулировки расположены на верхней части клапана.

- Различные диапазоны давления.

- Может работать совместно с двухступенчатым электрическим стабилизатором.

- Может быть использован для модуляции газа/воздуха.

Время открытия - Максимальное время задержки 1 секунда.
Первый клапан (V1) открывается менее чем через 1 секунду.
Второй клапан (V2) может быть или быстро открываемым клапаном, который достигает 50 % установленного давления на выходе в течение 50 секунд после начала операции, или клапаном с устанавливаемой скоростью открытия, которая может регулироваться от 1 до 30 секунд при номинальной производительности.
