Kromschroder VK 150F10T5HA93
Клапаны газовые моторные клапаны Kromschroder VK 150F10T5HA93 — надёжное решение для управления подачей газа
Газовые системы промышленного назначения требуют высокой точности и надёжности на всех этапах эксплуатации. Клапаны газовые моторные Kromschroder VK 150F10T5HA93 разработаны специально для управления потоками бытового, природного, сжиженного и переработанного газа в различных промышленных процессах. Эти устройства обеспечивают точное регулирование подачи газа и воздуха к газовым горелкам, котлам и другим газопотребляющим приборам. Компания Промэлектроника — официальный дистрибьютор Kromschroder, гарантирует оригинальность оборудования и техническую поддержку на всех этапах эксплуатации.
Что такое газовые моторные клапаны?
Газовые моторные клапаны — это устройства для управления подачей газов в технологических процессах, применяемые в системах автоматизации промышленного оборудования. Применение таких клапанов обеспечивает:
- Прецизионное регулирование давления и объёма газа.
- Безопасность эксплуатации газовых систем.
- Снижение износа оборудования за счёт равномерного распределения нагрузки.
Клапаны серии VK от Kromschroder известны своей надёжностью, благодаря чему используются в условиях повышенной опасности, таких как взрывоопасные зоны категории 1 и 2.
Технические преимущества Kromschroder VK 150F10T5HA93
- Прочная конструкция. Корпус выполнен из алюминиевого сплава AlSi, устойчивого к коррозии и механическим повреждениям.
- Рабочее давление. Клапаны VK выдерживают давление до 8 бар и устойчивы к скачкам до 20 бар, что позволяет использовать их в системах с переменным давлением.
- Автоматизация процессов. Интеграция с системами КИПиА для контроля состояния и дистанционного управления клапаном.
- Энергоэффективность. Автоматическое отключение насоса снижает энергопотребление в моменты простоя.
- Гибкость настройки. Поддержка 1- и 2-ступенчатых режимов работы, а также указатель положения клапана для визуального контроля.
- Сертификация. Соответствие стандарту EG-Baumuster подтверждает безопасность и качество оборудования.
Устройство и принцип работы
Работа клапана основана на точном управлении подачей давления масла:
- После подачи питания встроенный насос начинает повышать давление в системе.
- Масляное давление воздействует на поршень, медленно открывая запорную тарель.
- При полном открытии клапана насос отключается, экономя энергию.
- При отключении питания давление падает, и запорная пружина мгновенно закрывает клапан, обеспечивая полное перекрытие подачи газа за 1 секунду.
Типы используемых газов: бытовой, природный, сжиженный, биогаз, а также газы, получаемые при переработке отходов.
Применение клапанов в промышленности
Газовые клапаны моторного типа Kromschroder VK 150F10T5HA93 применяются в следующих отраслях:
- Нефтегазовая промышленность: управление подачей газа в процессе добычи и переработки.
- Химические предприятия: регулирование потоков газов в технологических линиях.
- Станции очистки сточных вод: использование для подачи биогаза.
- Мусороперерабатывающие заводы: переработка отходов с выделением газа.
- Промышленные котельные: управление горелками и контроль подачи топлива.
Клапаны серии VK могут быть оснащены взрывозащищённым исполнением (модель VK..X), что делает их идеальными для работы в зонах повышенной опасности.
Как установить и настроить газовый клапан?
Для монтажа и настройки клапана рекомендуем привлекать специалистов КИПиА, так как правильная установка обеспечивает:
- Герметичное соединение всех резьбовых соединений с использованием сертифицированных уплотнителей.
- Подключение к системе автоматизации через стандартные интерфейсы (например, Modbus, Profibus).
- Тестирование на утечки и стабильность давления с использованием манометров.
- Проверку работы насосного узла и реакции клапана на аварийные ситуации.
После установки важно провести пусконаладочные работы с фиксацией параметров системы в журнале эксплуатации.
Почему выбирают Промэлектроника?
Компания Промэлектроника — официальный дистрибьютор Kromschroder, что гарантирует:
- Поставку оригинального оборудования.
- Гарантийное и постгарантийное обслуживание.
- Профессиональную консультацию по подбору, монтажу и эксплуатации клапанов.
- Гибкие условия оплаты для юридических лиц и ИП.
Свяжитесь с нами для заказа оборудования или консультации: sales@prom-elec.com
Заключение
Kromschroder VK 150F10T5HA93 — это оптимальное решение для управления газовыми системами в сложных промышленных условиях. Их надёжность, долговечность и соответствие современным стандартам делают их незаменимыми для предприятий различных отраслей. Благодаря компании Промэлектроника, клиенты получают качественное оборудование с профессиональным сопровождением.
Бренды | Kromschroder |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Общее представление продукта
Моторный запорный клапан Kromschroder VK 150F10T5HA93 представляет собой передовое решение в области предохранительной запорной арматуры, разработанное для обеспечения максимальной безопасности и надежности в газопотребляющих установках. Этот клапан с гидравлическим приводом предназначен для автоматического перекрытия потока рабочей среды и соответствует самым строгим европейским стандартам, включая EN 161 (класс А, группа 2).
Компания Промэлектроника является официальным дилером продукции Kromschroder, что гарантирует подлинность оборудования, профессиональные консультации и полную сервисную поддержку. Приобретая оборудование у нас, вы получаете уверенность в его качестве и соответствии заявленным характеристикам.
Область применения и назначение
Клапан VK 150F10T5HA93 спроектирован для безопасного и автоматического управления потоками различных газообразных сред. Его применение гарантирует надежное перекрытие в аварийных ситуациях или по сигналу от систем автоматизации.
Основные сферы применения:
- Газовые горелки и газопотребляющие промышленные установки.
- Системы отопления и котельные.
- Технологические линии в металлургии, химической и пищевой промышленности.
- Установки, работающие на альтернативных видах топлива.
Поддерживаемые рабочие среды: Клапан универсален и может использоваться для широкого спектра газов. Он подходит для работы с природным газом, городским газом, сжиженным нефтяным газом (LPG) в газообразной фазе и очищенным воздухом. Кроме того, он специально адаптирован для работы с экологичными видами топлива, такими как биологически произведенный метан (биогаз с содержанием H₂S до 0,1% об.), свалочный газ и водород. Газ при любых условиях эксплуатации должен оставаться сухим, без образования конденсата.
Принцип работы и функциональные особенности
Клапан VK 150F10T5HA93 является нормально-закрытым устройством, то есть он перекрывает поток газа при отсутствии электропитания (closed when de-energized).
- Процесс открытия: При подаче напряжения на клеммы, встроенный масляный насос начинает нагнетать гидравлическую жидкость в рабочий цилиндр. Под давлением масла поршень начинает плавно перемещаться, преодолевая усилие мощной запирающей пружины. Это обеспечивает медленное и плавное открытие клапана, предотвращая гидравлические удары в системе. Как только тарелка клапана достигает крайнего открытого положения, реле давления отключает электродвигатель насоса. В открытом состоянии клапан потребляет минимальное количество энергии.
- Процесс закрытия: При прекращении подачи электропитания (например, по сигналу от датчика безопасности или при аварийном отключении), гидравлический клапан мгновенно открывается. Масло сбрасывается из цилиндра, и мощная пружина возвращает поршень и связанную с ним тарелку клапана в исходное положение. Это гарантирует быстрое закрытие (менее 1 секунды), что является критически важным для предотвращения утечек газа и обеспечения безопасности.
- Встроенный фильтр: На входе в клапан установлен специальный фильтр, который защищает седло клапана от попадания твердых частиц, грязи и стружки, тем самым продлевая срок службы устройства и сохраняя его герметичность.
Конструкция и используемые материалы
Клапан изготовлен из высококачественных материалов, обеспечивающих его долговечность и устойчивость к коррозии.
- Корпус клапана: Выполнен из литого алюминиевого сплава AlSi, который сочетает в себе прочность и легкость.
- Тарелка клапана (уплотнение): Изготовлена из Пербунана (NBR), материала, обладающего высокой стойкостью к различным видам газов и масел.
- Моторный привод: Корпус привода изготовлен из AlSi, что обеспечивает надежную защиту внутренних компонентов.
- Усиленный привод (версия H): Данная модель оснащена усиленным приводом, что позволяет ей стабильно работать при более высоких давлениях на входе.
- Электрическое подключение: Осуществляется через прочную металлическую клеммную коробку со степенью защиты IP 54. Это обеспечивает надежную защиту электрических соединений от пыли и брызг воды.
- Точки контроля давления: Для удобства пусконаладки и обслуживания клапан оснащен резьбовыми заглушками на входе и выходе, позволяющими подключить манометры для измерения давлений pu и pd.

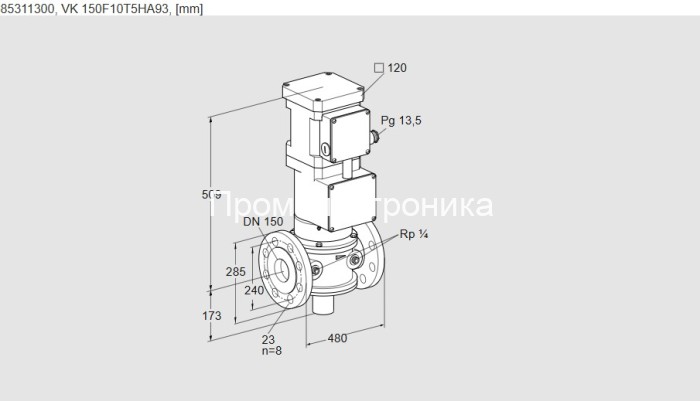

Подробные технические характеристики
Механические параметры:
- Номинальный диаметр (DN): 150 мм.
- Тип присоединения: Фланцевое, в соответствии со стандартом ISO 7005 (PN 16).
- Максимальное давление на входе (): 1 бар (1000 мбар).
- Время открытия (для версии VK..H DN 150): Примерно 24 секунды.
- Время закрытия: Менее 1 секунды.
- Продолжительность включения: 100% (рассчитан на непрерывную работу).
- Класс предохранительного клапана: Класс А, Группа 2, согласно EN 161.
Электрические параметры:
- Напряжение питания: 220/240 В переменного тока, с допуском +10% / -15%.
- Частота сети: 50 Гц.
- Потребляемая мощность:
- В момент открытия: 90 ВА (50 Вт).
- В открытом состоянии (удержание): 9 ВА (9 Вт).
- Электрическое соединение: Клеммы для кабеля сечением до 2,5 мм², кабельный ввод M20.
Условия эксплуатации:
- Температура окружающей среды: от -15 °C до +60 °C. Длительная эксплуатация при высоких температурах может ускорить старение эластомеров и сократить срок службы.
- Температура рабочей среды: Равна температуре окружающей среды.
- Температура хранения и транспортировки: от -20 °C до +40 °C.
- Степень защиты: IP 54.
- Максимальная высота установки: до 2000 метров над уровнем моря.
- Требования к среде: Не допускается обледенение, образование конденсата, прямое воздействие солнечных лучей или излучения от раскаленных поверхностей. Следует избегать агрессивных коррозионных сред (например, с содержанием соли или SO₂).
Монтаж и техническое обслуживание
Установка: Монтаж должен производиться квалифицированным персоналом в строгом соответствии с инструкцией.
- Монтажное положение: Клапан можно устанавливать так, чтобы моторный привод был направлен вертикально вверх или наклонен вплоть до горизонтального положения. Установка приводом вниз категорически запрещена.
- Свободное пространство: Необходимо обеспечить минимальное расстояние 20 мм до стены и 80 мм над приводом для удобства обслуживания.
- Предотвращение напряжений: Не допускайте механических напряжений от трубопровода на корпус клапана. При монтаже используйте подходящий ключ, удерживая прибор за фланцы.
Обслуживание и срок службы: Для обеспечения безотказной работы рекомендуется проводить регулярное техническое обслуживание:
- Проверка герметичности и функционирования: 1 раз в год (для биогаза — 2 раза в год).
- Проверка электропроводки: 1 раз в год.
- Проверка привода на маслонепроницаемость: 1 раз в год.
- Срок службы: Для клапана VK 150 производителем установлен срок службы до 25 000 рабочих циклов или 10 лет с даты изготовления, в зависимости от того, что наступит раньше. По истечении этого срока компоненты, отвечающие за безопасность, подлежат замене.
Сертификация и соответствие
Клапан Kromschroder VK 150F10T5HA93 соответствует требованиям международных и региональных стандартов:
- CE-0063BL1552: Соответствует директивам ЕС (LVD, EMC, RoHS, PED, GAR).
- EN 161:2011+A3:2013: Основной стандарт для автоматических запорных клапанов.
- EAC: Соответствует техническим регламентам Таможенного Союза (Россия, Беларусь, Казахстан, Армения, Киргизия).
- UKCA: Сертифицирован для рынка Великобритании.
- AGA: Имеет допуск Австралийской газовой ассоциации.
Информация для заказа
- Полный артикул: VK 150F10T5HA93
- Код ТН ВЭД (Commodity code): 84814090
- Страна происхождения: DE (Германия)
Для получения консультации, уточнения цен и оформления заказа на клапан Kromschroder VK 150F10T5HA93 обращайтесь к специалистам компании Промэлектроника, вашему надежному поставщику промышленной автоматики. Email для связи: sales@prom-elec.com
