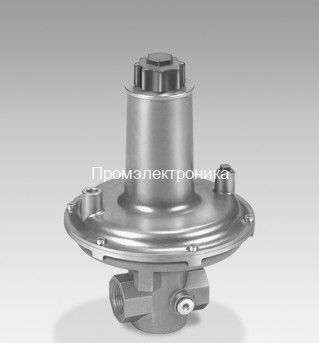

Kromschroder VGBF 40R10-3

Регулятор давления газа Kromschroder VGBF 40R10-3 предназначен для поддержания постоянного значения настройки выходного давления независимо от изменения расхода газа и входного давления в газопроводе.

Для установки на входе в газоиспользующие установки в металлургической, стекольной,керамической, нефтяной, газовой и других отраслях

Регулятор давления газа VGBF с пружиной, настроенной на заданное выходное давление, с мембраной для компенсации входного давления и с функцией полного отсечения (ноль-отсекатель)

Принцип работы Kromschroder VGBF 40R10-3:

Регулятор давления газа открыт когда давление отсутствует.
Газ начинает медленно подаваться и через открытое седло клапана газ направляется к выходному отверстию регулятора давления. Через импульсную линию выходное давление подводится в полость под рабочей мембраной. Как только выходное давление в полости начнет соответствовать настройке пружины, рабочая мембрана поднимется и тарелка клапана, соединенная с ней, уменьшит проход и, соответственно, расход газа.
Если выходное давление падает, например из-за включения потребителя, тарелка клапана начнет открывать проход и выходное давление снова поднимается

Если выходное давление повышается, например из-за снижения потребления, тарелка клапана начнет закрывать проход и выходное давление начнет понижаться.
Таким образом, давление газа на выходе регулятора
поддерживается постоянным независимо от изменения расхода газа.
Если потребление прекращается, тарелка клапана полностью отсекает расход газа (ноль-отсекатель).
Колебания входного давления компенсируются мембрана для компенсации входного давления.
Для измерения входного и выходного давлений можно установить штуцера для замера давления.

Монтаж регулятора:

Монтажное положение: корпусом пружины вертикально вверх, до номинального размера DN 50 также горизонтально, установка вниз корпусом пружины недопустима.

Рекомендуется установка фильтра (GFK) перед каждой газовой линией.

Виды газа: природный газ, городской, сжиженный (газообразная форма), биогаз (H2S max 0.1 %) или воздух.

Основные характеристики регуляторов давления Kromschroder VGBF:

1. Рабочее давление: Регуляторы серии VGBF могут обрабатывать диапазон входного давления от 15 до 5000 мбар (миллибар). Рабочее давление может быть индивидуально настроено в зависимости от потребностей системы.
2. Пропускная способность: Различные модели регуляторов VGBF имеют разную пропускную способность, которая определяет объем газа, проходящего через регулятор за определенный промежуток времени. Выбор модели зависит от требуемой пропускной способности в конкретной системе.
3. Материалы: Корпус регуляторов давления Kromschroder VGBF изготовлен из алюминия, обеспечивающего надежность и долговечность оборудования. Внутренние компоненты изготовлены из высококачественных материалов, устойчивых к коррозии и износу.
4. Соединения: Регуляторы Kromschroder VGBF доступны с различными типами соединений (фланцевые, резьбовые), что позволяет интегрировать их в различные газовые системы.
5. Сертификация: Регуляторы Kromschroder VGBF сертифицированы в соответствии с международными стандартами, такими как CE, что подтверждает их качество и безопасность для использования.
6. Применение: Регуляторы давления газа Kromschroder VGBF используются в различных областях, включая промышленность, коммерцию и бытовые системы отопления, а также для контроля давления газа в газовых турбинах, котлах и другом оборудовании.
7. Установка и настройка: Регуляторы Kromschroder VGBF обычно устанавливаются на газовых трубопроводах, чтобы контролировать и регулировать давление газа. При правильной установке они обеспечивают стабильное и точное давление на выходе. Регуляторы VGBF могут быть настроены на определенное давление в соответствии с требованиями системы, а процесс настройки прост и не требует специальных инструментов.

8. Экономия энергии и эффективность: Использование регуляторов давления газа Kromschroder VGBF помогает снизить расход газа и энергии, тем самым обеспечивая экономию.

9. Гибкость настройки: Регуляторы давления газа Kromschroder VGBF предлагают гибкость настройки для различных условий работы и требований системы. Настройки регулятора могут быть адаптированы для разных типов газа (например, природный газ, пропан, бутан) и рабочих давлений.
