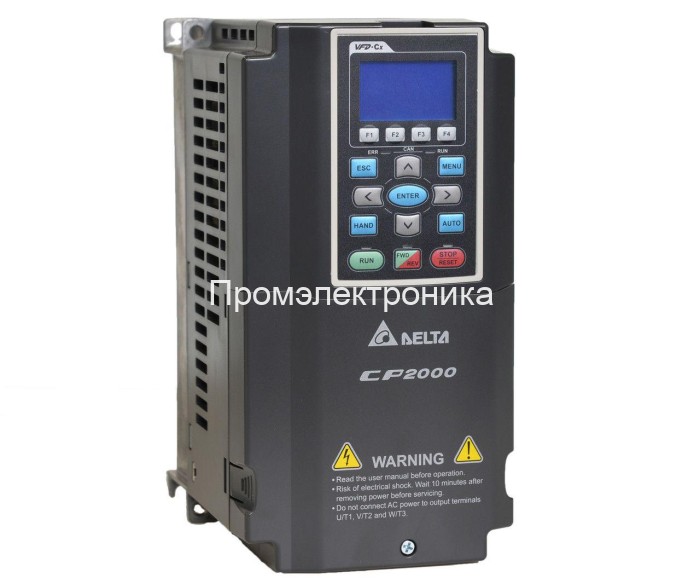

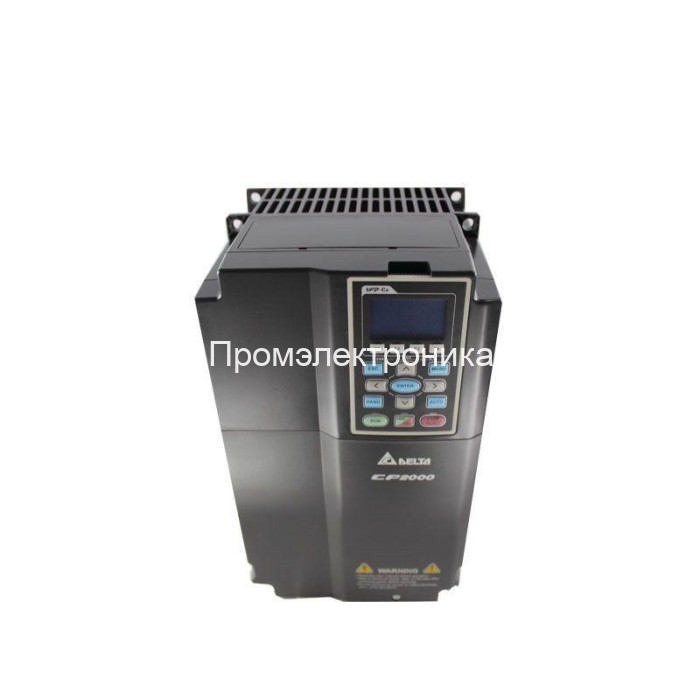

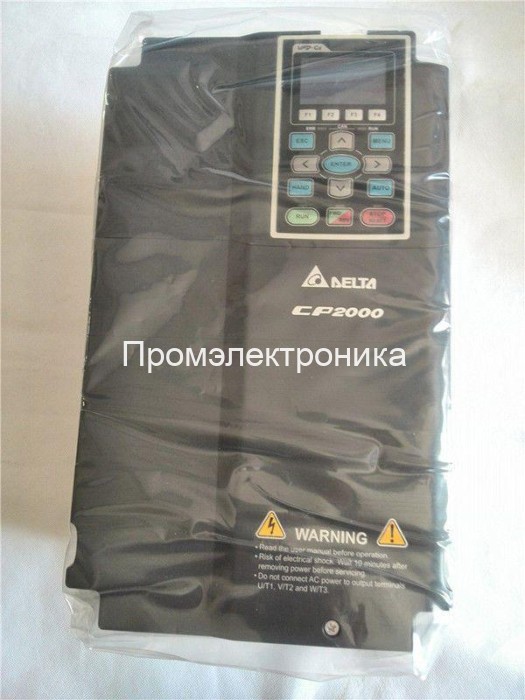

Delta Electronics VFD150CP4EB-21

Преобразователь частоты Delta Electronics VFD150CP4EB-21 представляет собой высокотехнологичное решение мощностью 15 кВт для сетей с напряжением 3 фазы 400В. Эта модель принадлежит к специализированной "насосно-вентиляторной" серии VFD-CP2000, разработанной для интеллектуального управления электродвигателями с переменным моментом вращения.

Устройство оптимизировано для достижения максимального энергосбережения и эффективности в системах ОВК (отопление, вентиляция, кондиционирование), водоснабжения и водоотведения.

Компания Промэлектроника является официальным дилером Delta Electronics, что гарантирует подлинность оборудования, полную техническую поддержку и сервисное обслуживание.

Основное назначение и применение

Серия CP2000 спроектирована для работы с насосно-вентиляторной нагрузкой, где требуется точное поддержание технологических параметров (давления, расхода, температуры). Встроенный ПИД-регулятор обеспечивает качественное управление в замкнутом контуре без необходимости использования внешних контроллеров.

Ключевой особенностью является встроенная функция многодвигательного (каскадного) управления. VFD150CP4EB-21 способен управлять группой до 8 насосов (один с частотным регулированием, остальные подключаются напрямую от сети через контакторы). Этот режим позволяет:

• Поддерживать заданное давление или расход при пиковых нагрузках.
• Организовать циклическое управление по времени для выравнивания моторесурса насосов.
• Автоматически вводить и выводить насосы из работы, экономя электроэнергию.

Хотя привод оптимизирован для насосов и вентиляторов, он успешно справляется и с общепромышленными механизмами с легким и нормальным режимом нагрузки, где не требуется векторное управление с энкодером.

Технические характеристики VFD150CP4EB-21

• Модель: VFD150CP4EB-21
• Серия: VFD-CP2000
• Мощность двигателя (нормальная/легкая нагрузка): 15 кВт / 18.5 кВт
• Напряжение питания: 3 фазы, 380...480 В (-15% / +10%)
• Номинальный ток (нормальная нагрузка): 24 А
• Номинальный ток (легкая нагрузка): 32 А
• Перегрузочная способность (нормальная нагрузка): 120% в течение 60 сек, 160% в течение 3 сек.
• Перегрузочная способность (легкая нагрузка): 120% в течение 60 сек.
• Совместимость с двигателями:
  • Асинхронные двигатели (IM)
  • Двигатели с постоянными магнитами (PM, SPM, IPM)
  • Синхронные реактивные двигатели (SynRM)
• Режимы управления: Управление скоростью (V/f, SVC)
• Тормозной модуль: Встроенный (позволяет подключать тормозной резистор для рассеивания энергии при динамическом торможении).
• Фильтр ЭМС: Встроенный (соответствует C2, C1)
• Исполнение корпуса: IP00 / IP20 (в зависимости от монтажа)
• Встроенный ПЛК: Есть (Delta PLC, 10k шагов), позволяет реализовывать сложные алгоритмы автоматизации.

Интерфейсы и Входы/Выходы

• Дискретные входы (DI): 10 (многофункциональные)
• Аналоговые входы (AI): 3 (конфигурируемые, +/-10В, 0-10В, 4-20мА)
• Аналоговые выходы (AO): 2 (для мониторинга)
• Релейные выходы: 3 (многофункциональные)
• Встроенные протоколы связи: Modbus RS485
• Опциональные протоколы (через карты расширения):
  • Profibus DP
  • Profinet
  • DeviceNet
  • Ethernet/IP
  • CANopen
  • BACnet (критично для систем управления зданиями)

Конструктивные и эксплуатационные преимущества

• Надежность: Качество VFD150CP4EB-21 обеспечивается использованием комплектующих от ведущих мировых производителей и строгим контролем на всех этапах производства. Конструкция предусматривает разделение потоков охлаждающего воздуха для силовой части и блока управления, что защищает электронику от пыли и влаги.
• Штатный пульт управления: Привод комплектуется многофункциональным выносным пультом (KPC-CC01).
  • Позволяет вынос на расстояние до 5 метров (кабель приобретается отдельно).
  • Используется для хранения и переноса до 4-х наборов параметров (удобно для серийной наладки).
  • Функция "черного ящика": регистрация 30 последних ошибок с фиксацией параметров привода.
  • Возможность организации пользовательских экранов с выводом произвольной информации.
  • 4 программируемые кнопки для быстрого доступа к функциям.
• Простота интеграции: Благодаря встроенному ПЛК и широкому набору опциональных карт связи, VFD150CP4EB-21 легко интегрируется в любые существующие АСУ ТП, позволяя строить сложные системы управления без внешнего контроллера.

Примеры использования VFD150CP4EB-21

1. Насосная станция повышения давления (ЖКХ / Промышленность):
   • Задача: Поддержание стабильного давления воды в магистрали, независимо от водоразбора.
   • Решение: VFD150CP4EB-21 управляет основным насосом (15 кВт) по сигналу от датчика давления (4-20 мА), используя ПИД-регулятор. При увеличении расхода и достижении 100% мощности, привод через релейные выходы подает команду на запуск дополнительных насосов (до 7 шт.) от сети в режиме каскадного управления. Функция "сна" активируется при нулевом расходе, останавливая насос и экономя энергию.
2. Система приточной вентиляции в офисном центре:
   • Задача: Регулирование производительности приточного вентилятора в зависимости от качества воздуха (датчик CO2) или по расписанию.
   • Решение: Частотный преобразователь CP2000 плавно регулирует скорость вращения вентилятора. Встроенный ПЛК используется для реализации "календаря" (снижение производительности ночью и в выходные дни). Протокол BACnet (опционально) позволяет интегрировать привод в общую систему управления зданием (BMS).
3. Управление дымососом или тягодутьевым механизмом котельной:
   • Задача: Обеспечение необходимой тяги в котле, плавный пуск тяжелого вентилятора.
   • Решение: VFD150CP4EB-21 обеспечивает плавный разгон, исключая высокие пусковые токи. Встроенный тормозной ключ и подключенный резистор позволяют быстро остановить механизм при аварии или для обслуживания.

Заказ и поддержка

Для получения технической консультации, подбора оборудования или оформления заказа на преобразователь частоты Delta VFD150CP4EB-21, обращайтесь в компанию Промэлектроника. Как официальный дилер, мы предлагаем лучшие цены, складской запас и полную сервисную поддержку.

Email для заявок: sales@prom-elec.com
