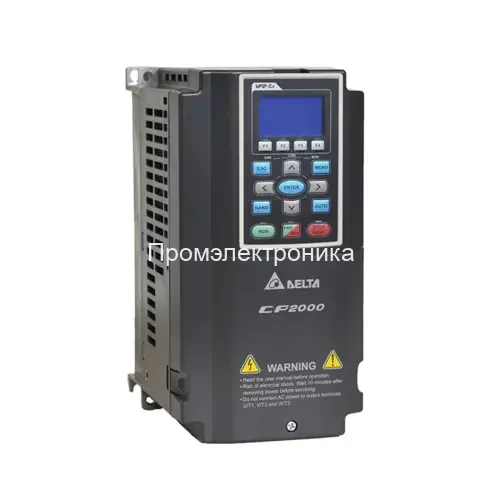

Delta Electronics VFD037CP43B-21

Техническое описание преобразователя частоты Delta Electronics VFD037CP43B-21

Общее описание и ключевые преимущества

Преобразователь частоты Delta Electronics VFD037CP43B-21 представляет собой высокотехнологичное устройство из специализированной серии VFD-CP2000, разработанное для эффективного управления асинхронными, синхронными реактивными двигателями и двигателями с постоянными магнитами мощностью 3.7 кВт. Эта модель является идеальным решением для систем с переменным моментом нагрузки, таких как насосное и вентиляционное оборудование, обеспечивая значительную экономию электроэнергии и повышая общую надежность системы.

Ключевым преимуществом серии CP2000 является ее ориентация на задачи автоматизации в сфере HVAC (отопление, вентиляция и кондиционирование) и водоснабжения. Встроенные интеллектуальные функции, такие как ПИД-регулятор и каскадное управление группой насосов, позволяют создавать сложные и энергоэффективные системы без необходимости использования дорогостоящих внешних контроллеров.

Компания Промэлектроника является официальным дилером продукции Delta Electronics, что гарантирует подлинность оборудования, квалифицированную техническую поддержку и полное сервисное обслуживание. Приобретая оборудование у нас, вы получаете надежного партнера для реализации ваших проектов.

Область применения

Благодаря своим уникальным характеристикам, модель VFD037CP43B-21 находит широкое применение в различных отраслях промышленности и коммунального хозяйства.

• Системы водоснабжения и водоотведения: Преобразователь идеально подходит для управления насосными станциями. Функция многодвигательного каскадного управления (до 8 насосов) позволяет автоматически подключать и отключать насосы в зависимости от текущего потребления, поддерживая стабильное давление в системе. Это не только экономит электроэнергию, но и обеспечивает равномерный износ оборудования за счет циклической смены ведущего насоса, что значительно продлевает срок службы всей системы.
• Системы вентиляции и кондиционирования (HVAC): Встроенный ПИД-регулятор позволяет точно поддерживать заданные параметры микроклимата (температуру, влажность, давление воздуха), плавно регулируя скорость вращения вентиляторов. Это снижает уровень шума, уменьшает потребление электроэнергии и повышает комфорт в помещениях.
• Отопление: Управление циркуляционными насосами в системах отопления для оптимизации потока теплоносителя в зависимости от реальной потребности, что приводит к существенной экономии тепла и электроэнергии.
• Общепромышленные механизмы: Несмотря на основную специализацию, преобразователь успешно справляется с управлением механизмами с невысокими требованиями к перегрузке (до 120%), такими как конвейеры, мешалки и экструдеры, где не требуется использование энкодера для обратной связи.

Технические и функциональные особенности

Интеллектуальное управление и гибкость Сердцем устройства является мощный микропроцессор, который реализует передовые алгоритмы управления.

• Встроенный ПЛК: Наличие программируемого логического контроллера (10k шагов) позволяет реализовывать сложные алгоритмы автоматизации непосредственно на борту преобразователя. Это устраняет необходимость во внешнем ПЛК, что снижает общую стоимость и сложность системы.
• ПИД-регулятор: Обеспечивает высокоточное автоматическое поддержание технологических параметров (давления, температуры, расхода) без внешних регуляторов.
• Управление различными типами двигателей: Поддержка стандартных асинхронных двигателей, а также современных энергоэффективных синхронных двигателей с постоянными магнитами (PM) и синхронных реактивных двигателей (SynRM).

Надежность и защита Конструкция VFD037CP43B-21 спроектирована для долгой и безотказной работы в промышленных условиях.

• Качественная элементная база: Использование компонентов от ведущих мировых производителей гарантирует стабильность характеристик и долговечность.
• Эффективное охлаждение: Конструктивное разделение потоков охлаждающего воздуха для силовой части и электроники управления предотвращает попадание пыли на чувствительные компоненты и повышает общую надежность.
• Комплексная защита: Преобразователь оснащен полным набором программных и аппаратных защит: от перегрузки по току, повышенного и пониженного напряжения, перегрева, короткого замыкания и других нештатных ситуаций.

Удобство эксплуатации и интеграции

• Многофункциональный выносной пульт: Штатный пульт управления с ЖК-дисплеем можно выносить на расстояние до 5 метров. Он позволяет не только настраивать параметры, но и создавать пользовательские экраны, копировать до 4 наборов настроек и просматривать журнал последних 30 ошибок, что упрощает пусконаладку и диагностику.
• Широкие коммуникационные возможности: Встроенный интерфейс Modbus RS-485 обеспечивает простую интеграцию в большинство систем АСУ ТП. Для более сложных сетей доступны опциональные карты расширения для протоколов Profibus, Profinet, DeviceNet, Ethernet/IP, CANopen и BACnet.
• Расширяемые входы/выходы: Базовая конфигурация включает 10 дискретных входов, 3 аналоговых входа, 3 релейных выхода и 2 аналоговых выхода. При необходимости количество входов/выходов можно увеличить с помощью опциональных плат расширения.

Технические характеристики

• Модель: VFD037CP43B-21
• Серия: VFD-CP2000
• Напряжение питания: 3 фазы, 380-480 В
• Номинальная мощность двигателя: 3.7 кВт
• Номинальный ток (нормальная нагрузка): 6 А
• Номинальный ток (легкая нагрузка): 8.5 А
• Перегрузочная способность (нормальная нагрузка): 120% в течение 60 с, 160% в течение 3 с
• Перегрузочная способность (легкая нагрузка): 120% в течение 60 с
• Тормозной модуль: Встроенный, для эффективного динамического торможения
• Степень защиты: IP00 / IP20 (в зависимости от установки)
• Встроенный фильтр ЭМС: Нет (требуется внешний фильтр для соответствия стандартам)
• Максимальная рабочая температура: +50 °C
• Габаритные размеры (ШхВхГ): 130 x 250 x 170 мм

Как сделать заказ

Для приобретения преобразователя частоты Delta Electronics VFD037CP43B-21 и получения подробной консультации обращайтесь в отдел продаж компании Промэлектроника — вашего надежного и официального поставщика промышленной автоматизации.

Email для заявок и консультаций: sales@prom-elec.com

Сделайте выбор в пользу проверенного качества и профессиональной поддержки. Закажите VFD037CP43B-21 уже сегодня и повысьте эффективность ваших технологических процессов!
