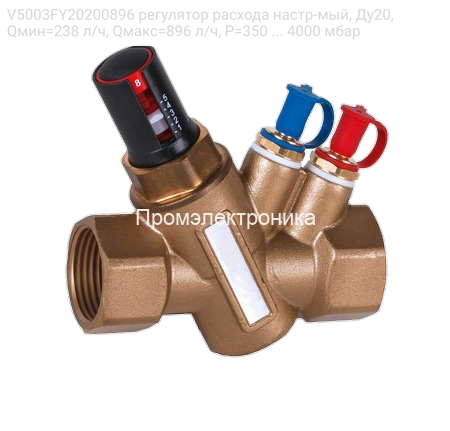

Honeywell (Resideo) V5003FY20200896 регулятор расхода

Представляем вашему вниманию регулятор расхода Honeywell V5003FY20200896 – высокотехнологичное устройство, разработанное для обеспечения точного и стабильного управления потоками жидкости в инженерных системах. Этот компонент является ключевым элементом для достижения оптимальной производительности и энергоэффективности систем отопления, вентиляции и кондиционирования воздуха (ОВК). Выбирая продукцию Honeywell, вы инвестируете в надежность и долговечность, подтвержденную многолетним опытом мирового лидера в области автоматизации.

Что такое регулятор Honeywell V5003FY20200896?

Модель V5003FY20200896 принадлежит к прославленной серии Kombi-VX (V5003F) и представляет собой автоматический балансировочный клапан. Его основное предназначение – поддерживать постоянный, заранее заданный расход теплоносителя вне зависимости от колебаний давления в системе. Это означает, что однажды настроенный, клапан будет самостоятельно адаптироваться к динамическим условиям системы, обеспечивая проектный расход без необходимости какого-либо дополнительного вмешательства со стороны обслуживающего персонала. Его ключевая задача – это прецизионная гидравлическая балансировка контуров систем, что критически важно для их корректной, эффективной и экономичной эксплуатации.

Принцип работы – Гарантия стабильности

Принцип работы регулятора V5003F Kombi-VX основан на слаженном взаимодействии двух ключевых элементов, интегрированных в его компактную вставку. Первый элемент – это регулируемый дроссель, который позволяет с высокой точностью установить требуемое значение расхода жидкости. Второй, не менее важный элемент, – это встроенный регулятор перепада давления. Его функция заключается в поддержании строго постоянного перепада давления непосредственно на этом дросселирующем участке. Благодаря такой интеллектуальной конструкции, фактический расход через клапан остается неизменным и не зависит от флуктуаций давления как до, так и после клапана в широком рабочем диапазоне. Это обеспечивает стабильную и предсказуемую работу каждого отдельного потребителя в системе (будь то радиатор отопления, фанкойл или контур теплого пола) и, как следствие, всей гидравлической системы в целом.

Ключевые преимущества и уникальные особенности регулятора Honeywell V5003FY20200896:

Регулятор расхода Honeywell V5003FY20200896 обладает целым рядом неоспоримых преимуществ, делающих его выбором профессионалов:

• Высочайшая точность регулирования: Клапан гарантирует поддержание расхода с впечатляющей точностью. Погрешность определяется как наибольшее из двух значений: ±5% от текущего установленного расхода или ±2% от максимального значения шкалы расхода для данного конкретного типоразмера клапана. Это обеспечивает строгое соответствие фактических параметров работы системы проектным значениям.
• Полностью автоматическая балансировка: Забудьте о сложных и трудоемких ручных настройках! Клапан работает в полностью автоматическом режиме, самостоятельно компенсируя изменения нагрузок или давлений в системе, что значительно упрощает пусконаладку и эксплуатацию.
• Широкий диапазон рабочих параметров: Модель V5003FY20200896 разработана для надежной работы в системах с перепадом давления в диапазоне от 350 до 4000 мбар (0.35 - 4.0 бар). Это делает ее универсальным решением, подходящим для подавляющего большинства современных инженерных систем.
• Прочная и долговечная конструкция: Корпус клапана отлит из высококачественной латуни марки CuZn40Pb2, обладающей превосходной коррозионной стойкостью. Внутренняя вставка клапана изготовлена из тщательно подобранной комбинации материалов: латуни, нержавеющей стали и современных износостойких полимеров. Упругая диафрагма и уплотнительное кольцо выполнены из EPDM, материала, известного своей стойкостью к высоким температурам и химическим воздействиям. Все это в совокупности гарантирует длительный срок службы устройства даже в сложных условиях эксплуатации.
• Компактный и продуманный дизайн: Небольшие габаритные размеры клапана существенно упрощают его монтаж, что особенно актуально при работе в стесненных условиях или при модернизации существующих систем.
• Исключительное удобство настройки и эксплуатации: Значения требуемого расхода легко и быстро задаются извне путем простого поворота эргономичной настроечной головки, оснащенной четкой и легко читаемой аналоговой шкалой. Для дополнительного удобства, порты для измерения расхода расположены на корпусе с той же стороны, что и шкала настройки, что значительно упрощает процедуру контроля и верификации параметров.
• Упрощенное и экономичное обслуживание:
  • Революционная съемная вставка-картридж: Уникальной и высоко ценимой особенностью клапанов серии Kombi-VX является возможность легко и быстро извлечь весь функциональный картридж. Это позволяет производить эффективную промывку системы или, при необходимости, замену картриджа без демонтажа всего корпуса клапана из трубопровода. Такой подход значительно сокращает время простоя системы и затраты на техническое обслуживание.
  • Высокая устойчивость к засорению: Тщательно продуманная внутренняя геометрия проточной части клапана минимизирует риск его засорения частицами, содержащимися в теплоносителе.
  • Практически не требует специального обслуживания на протяжении всего срока эксплуатации при условии соблюдения рекомендаций производителя по качеству рабочей среды.
• Инновационные быстроразъемные соединения SafeCon™: Клапан оснащен современными измерительными портами SafeCon™, которые позволяют быстро, легко и безопасно подключать измерительные приборы для точного определения фактического расхода. Порты надежно защищены специальными колпачками.

Области применения – Универсальное решение для вашего комфорта и экономии:

Регуляторы расхода Honeywell V5003F Kombi-VX, и в частности модель V5003FY20200896, находят самое широкое применение в разнообразных гидравлических системах зданий и сооружений:

• Системы отопления: Идеальны для обеспечения проектного расхода теплоносителя через отопительные приборы (радиаторы, конвекторы), а также в системах теплых полов. Это гарантирует равномерный и комфортный прогрев всех помещений, предотвращает нежелательный перегрев или недогрев отдельных зон, оптимизирует потребление тепловой энергии.
• Системы охлаждения и кондиционирования воздуха: Незаменимы для точной гидравлической балансировки потоков хладагента или охлажденной воды в системах с чиллерами и фанкойлами (например, в схемах подключения фанкойлов с обводным трубопроводом (байпасом), как это часто рекомендуется). Такой подход значительно повышает общую эффективность процессов охлаждения и способствует снижению энергопотребления климатических установок.
• Системы вентиляции: Эффективно поддерживают необходимый расход теплоносителя в водяных калориферах приточных вентиляционных установок, обеспечивая заданную температуру подаваемого воздуха.
• Однотрубные и двухтрубные системы: Клапаны демонстрируют высокую эффективность как в традиционных вертикальных однотрубных системах отопления, так и в более современных и сложных двухтрубных конфигурациях.
• Объекты самого различного назначения: Благодаря своей универсальности и надежности, эти регуляторы идеально подходят для применения в жилых многоквартирных домах, индивидуальных коттеджах, коммерческих зданиях (таких как офисные центры, гостиницы, торговые комплексы), а также на промышленных объектах, где требуется точный и стабильный контроль расхода технологических жидкостей.

Использование автоматических балансировочных клапанов Honeywell V5003FY20200896 позволяет существенно повысить общую энергоэффективность зданий, снизить текущие эксплуатационные расходы и обеспечить стабильно комфортные микроклиматические условия для находящихся в них людей.

Технические характеристики регулятора Honeywell V5003FY20200896:

• Артикул производителя: V5003FY20200896
• Серия: Kombi-VX (V5003F)
• Тип устройства: Автоматический балансировочный клапан (ограничитель расхода)
• Диаметр условного прохода (Ду/DN): 20 мм
• Тип присоединения к трубопроводу: Внутренняя резьба G 3/4" (соответствует стандарту ISO228)
• Диапазон настройки расхода: от 238 литров в час (при положении настройки 1.0) до 896 литров в час (при положении настройки 5.0)
• Диапазон рабочего перепада давления (ΔP) на клапане: Минимальный – 350 мбар (0.35 бар), Максимальный – 4000 мбар (4.0 бар)
• Максимальное рабочее (номинальное) давление (Ру/PN): 25 бар (PN25)
• Рабочая среда: Вода или водогликолевая смесь (с содержанием гликоля до 50%) в строгом соответствии с требованиями стандарта качества VDI 2035
• Диапазон температуры рабочей среды: от -20°C до +120°C
• Материал корпуса клапана: Латунь марки CuZn40Pb2
• Материал вставки (картриджа) клапана: Комбинация латуни, нержавеющей стали, высокопрочного инженерного пластика; диафрагма и уплотнительное кольцо изготовлены из EPDM.
• Заводская преднастройка (общая для серии): 4.2 (фактическая настройка на требуемый расход производится пользователем в диапазоне от 1.0 до 5.0 для данной конкретной модели)
• Цветовая маркировка настроечных головок для серии V5003FY20.. (Ду15...25): черно-серый / красно-серый / зелено-серый. Данная модель V5003FY20200896 с диапазоном расхода 238-896 л/ч и рабочим ΔP 350-4000 мбар имеет красно-серую маркировку настроечной головки.

Рекомендации по монтажу и уходу за системой:

Для обеспечения долговечной, стабильной и безотказной работы вашего регулятора расхода Honeywell V5003FY20200896, а также для сохранения в полном объеме гарантийных обязательств производителя, настоятельно рекомендуется соблюдать следующие важные правила:

• Качество рабочей среды (теплоносителя): Рабочая среда должна строго соответствовать актуальным нормам и требованиям стандарта VDI 2035. Это является залогом предотвращения образования нежелательных отложений, процессов коррозии и, как следствие, преждевременного износа внутренних компонентов клапана.
• Совместимость химических присадок: В случае использования в системе каких-либо химических присадок (например, ингибиторов коррозии или антифризов), необходимо убедиться в их полной совместимости с уплотнительными материалами клапана, в частности, с EPDM.
• Обязательная промывка системы: Перед осуществлением монтажа и первым запуском клапана в эксплуатацию, гидравлическую систему необходимо тщательно промыть для удаления строительного мусора, окалины, песка и прочих загрязнений. Крайне важно, чтобы во время общей промывки всей системы вставка (картридж) клапана была извлечена из корпуса. На ее место на время промывки следует установить специальный латунный защитный колпачок (данный аксессуар приобретается отдельно, для клапанов Ду15-25 подходит модель VA5003ZA003). Несоблюдение этого критически важного требования может привести к немедленному засорению прецизионных каналов клапана и, как следствие, к аннулированию гарантийных обязательств.
• Правильное направление монтажа: Установку клапана в трубопровод следует производить строго в соответствии со стрелкой, нанесенной на его корпусе. Эта стрелка указывает правильное направление потока рабочей среды.

Соблюдение этих относительно простых, но очень важных правил, гарантирует достижение максимальной эффективности, надежности и долговечности вашего оборудования Honeywell.
