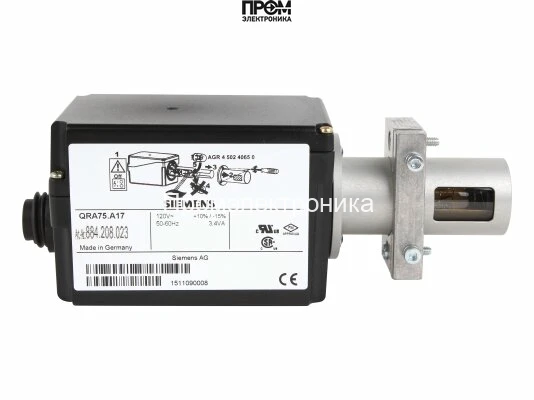

УФ-датчик пламени Siemens QRA75.A17

Ультрафиолетовый датчик пламени Siemens QRA75.A17 представляет собой высокоточный прибор с боковым замером и нормальной спектральной чувствительностью, предназначенный для надежного контроля пламени в промышленных газовых и жидкотопливных горелках. Устройство эффективно регистрирует УФ-излучение пламени и передает сигнал на блок автоматики, обеспечивая стабильную работу системы горения и контроль искры зажигания.

Конструкция и особенности

Датчик оснащен чувствительным фотоэлементом, реагирующим исключительно на ультрафиолетовое излучение пламени, что исключает ложные срабатывания от посторонних источников света, таких как раскаленный огнеупорный кирпич, солнечный свет или лампы котельной. Чувствительный элемент расположен сбоку за поворотной заслонкой в передней части трубки длиной 69 мм, соединенной с корпусом на фланец.

Окно из кварцевого стекла защищает чувствительный элемент от попадания пыли, а встроенный шаговый электродвигатель и электронные компоненты управляют заслонкой, обеспечивая стабильность и точность измерений.

Технические характеристики

• Регистрация УФ-излучения пламени и проверка искры поджига
• Нормальная спектральная чувствительность с боковым замером
• Длина трубки: 69 мм
• Совместимость с блоком автоматики LMV5
• Применение для газовых и жидкотопливных горелок с постоянным рабочим циклом
• Ресурс службы: 10 000 часов при температуре окружающей среды до +50 °C
• Питание: 120 В, -15%, +10%, 50/60 Гц
• Класс пылевлагозащиты IP65 – защита от пыли и струй воды с любой стороны
• Рабочий температурный диапазон: от -20 до +60 °C (без конденсата и обледенения)

Монтаж и эксплуатация

Датчик Siemens QRA75.A17 может устанавливаться непосредственно на горелку, просмотровую трубу или смотровое отверстие камеры сгорания с использованием дополнительного адаптера AGG16.C. Высокий уровень пылевлагозащиты позволяет эксплуатировать прибор как внутри помещений, так и на открытом воздухе при соблюдении температурных условий.

Для подключения необходим соединительный кабель и зажимы, которые поставляются вместе с устройством. При монтаже важно избегать попадания конденсата и влаги внутрь корпуса для сохранения надежности и долговечности работы.

Преимущества модели Siemens QRA75.A17

• Высокая точность и надежность контроля пламени
• Защита от ложных срабатываний благодаря селективной спектральной чувствительности
• Удобство монтажа с возможностью установки на различные типы горелок
• Длительный срок службы и устойчивость к пыли и влаге

Датчик пламени Siemens QRA75.A17 – оптимальное решение для обеспечения безопасности и эффективного управления процессом горения в промышленных установках.
