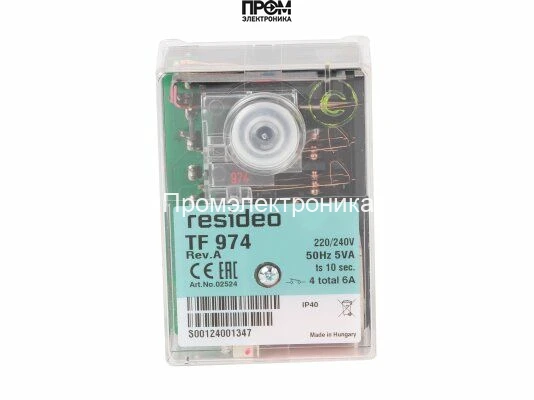

Топочный автомат Resideo (Honeywell) TF 974 Rev.A | Арт: 02524

Топочный автомат Resideo TF 974 Rev.A (артикул 02524) — это высокотехнологичный блок управления горелкой, разработанный для обеспечения безопасного и эффективного функционирования одноступенчатых жидкотопливных горелочных устройств с прерывистым режимом работы. Являясь прямым наследником технологий Honeywell, данный контроллер горения гарантирует максимальную надежность и соответствует строгим европейским стандартам безопасности, включая EN 230.

Устройство предназначено для полного контроля цикла розжига, мониторинга наличия пламени и безопасного отключения горелки в случае возникновения нештатных ситуаций. Его применение является ключевым фактором для стабильной и безаварийной работы отопительных систем, промышленных установок малой мощности и бытовых котлов, работающих на дизельном или печном топливе.

Ключевые особенности и функциональные преимущества Resideo TF 974

• Бескомпромиссная безопасность: Автомат горения осуществляет непрерывный контроль всех этапов работы горелки. В случае срыва пламени или неудачного розжига система мгновенно переходит в режим защитной блокировки, предотвращая подачу топлива и исключая риск взрывоопасных ситуаций.
• Проверенная надежность: Разработанный на базе многолетнего опыта Honeywell, бренд Resideo является синонимом качества. Модель TF 974 Rev.A создана для длительной эксплуатации в сложных условиях, обеспечивая стабильность работы отопительного оборудования.
• Точная последовательность операций: Контроллер управляет всем циклом запуска: от предварительной вентиляции камеры сгорания для удаления остаточных газов до розжига и стабилизации пламени. Все временные интервалы строго откалиброваны на заводе.
• Информативная диагностика: Встроенная кнопка со световым индикатором позволяет не только выполнить сброс блокировки, но и получить базовую информацию о состоянии системы, упрощая диагностику и обслуживание.
• Совместимость: Автомат рассчитан на работу со стандартными фоторезистивными датчиками пламени типа MZ 770 S, что обеспечивает его легкую интеграцию в большинство современных и ранее выпущенных горелочных систем.

Технические характеристики автомата горения TF 974 (02524)

• Артикул производителя: 02524
• Модель: TF 974 Rev.A
• Применение: Одноступенчатые жидкотопливные (дизельные) горелки с прерывистым циклом работы
• Напряжение питания: 220 / 240 В (-15% ... +10%)
• Частота сети: 50 / 60 Гц
• Время предварительной вентиляции (t1): ~13 секунд
• Предохранительное время безопасности (t2): 10 секунд
• Время перед розжигом (t3): ~13 секунд
• Совместимый датчик пламени: Фоторезистор MZ 770 S
• Потребляемая мощность: ~5 ВА
• Класс электрической защиты: IP40
• Диапазон температур эксплуатации: от -10 °C до +60 °C
• Стандарт соответствия: EN 230

Область применения и принцип работы

Топочный автомат Resideo TF 974 является неотъемлемым компонентом систем управления горелками на жидком топливе. Он находит широкое применение в бытовых и коммерческих котлах, теплогенераторах и другом отопительном оборудовании, где требуется автоматический контроль процесса горения. Устройство полностью управляет последовательностью действий: при получении сигнала на запуск контроллер активирует двигатель вентилятора горелки для продувки топки (предварительная вентиляция). По истечении времени t1 подается напряжение на трансформатор розжига и открывается топливный клапан. Если в течение предохранительного времени t2 датчик пламени фиксирует стабильное горение, трансформатор розжига отключается, и горелка переходит в штатный режим работы. Если пламя не обнаружено, автомат блокирует систему, сигнализируя об аварии.

Данная модель часто используется для замены устаревших или вышедших из строя автоматов горения Honeywell аналогичной серии, обеспечивая полную совместимость по посадочным местам и электрическим подключениям.

Промэлектроника — официальный дилер Resideo. Для консультаций и заказа обращайтесь: sales@prom-elec.com
