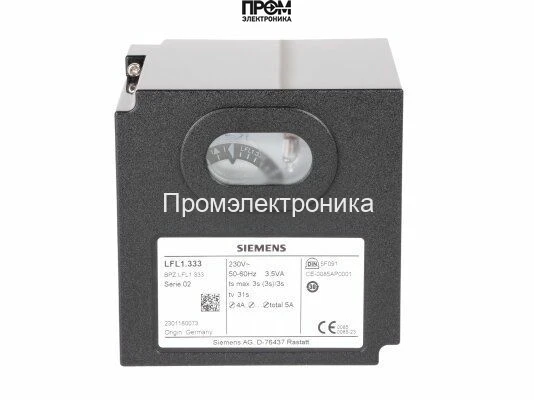

Топочный автомат Oilon LFL1.333 (арт. 0011463204) – Блок управления горелкой

Топочный автомат Oilon LFL1.333, произведенный на базе контроллера Siemens Landis & Gyr, представляет собой высоконадежное микропроцессорное устройство для управления и контроля газовых, жидкотопливных и комбинированных горелок средней и большой мощности. Этот автомат горения разработан для обеспечения безопасного розжига и стабильной работы отопительного оборудования в прерывистом режиме, гарантируя максимальную эффективность и соответствие современным стандартам безопасности.

Назначение и область применения

Данный блок управления предназначен для промышленных и коммерческих горелочных устройств, работающих с наддувом. Он эффективно управляет двухступенчатыми, прогрессивными или модулирующими горелками, обеспечивая точный контроль над процессом горения и оптимизацию расхода топлива. Модель LFL1.333 является неотъемлемым компонентом современных котельных установок, систем технологического нагрева и теплогенераторов, где требуется максимальная надежность и безотказность. Его применение позволяет автоматизировать процесс работы котла, минимизировать участие оператора и повысить общую безопасность системы.

Ключевые функциональные возможности и преимущества

• Универсальное управление: Полный контроль над последовательностью запуска и работы двухступенчатых или модулирующих горелок с сервоприводом воздушной заслонки.
• Надежный контроль пламени: Совместимость с различными типами датчиков пламени, включая ионизационные электроды и ультрафиолетовые датчики серии QRA..., что гарантирует мгновенное обнаружение срыва или отсутствия факела.
• Проверенная программа запуска: Осуществляет контролируемую последовательность операций: предварительную вентиляцию камеры сгорания, безопасный розжиг и стабилизацию пламени.
• Встроенная система безопасности: Автомат выполняет самодиагностику перед каждым запуском и непрерывно контролирует внешние компоненты. В случае неисправности или сбоя пламени происходит немедленная блокировка с индикацией кода ошибки.
• Информативная индикация: Цветной индикатор на передней панели отображает текущее состояние программы и коды неисправностей, что значительно упрощает диагностику и техническое обслуживание.
• Долговечность и стабильность: Прочный корпус из ударопрочного пластика и качественные электронные компоненты обеспечивают длительный срок службы в промышленных условиях эксплуатации.

Технические характеристики LFL1.333

• Артикул Oilon: 0011463204
• Напряжение питания: AC 220-240 В (-15% / +10%)
• Частота сети: 50...60 Гц (±6%)
• Режим работы: Прерывистый (минимум 1 контролируемое отключение каждые 24 часа)
• Время предв. вентиляции (t1): ~35 секунд
• Предохранительное время (t2): 3 секунды
• Время перед розжигом (t3): ~4 секунды
• Совместимые датчики пламени: Ионизационный электрод, УФ-датчик QRA2 / QRA10
• Управление воздушной заслонкой: Да, для сервоприводов
• Класс защиты корпуса: IP40
• Диапазон температур окружающей среды: -20...+60 °C

Принцип работы и безопасность

Программатор горения Oilon LFL1.333 функционирует на основе заданной временной диаграммы. При подаче сигнала на запуск, контроллер проверяет исходное положение воздушной заслонки и реле давления воздуха. Затем выполняется цикл предварительной продувки для удаления из топки остатков несгоревших газов. По истечении времени продувки подается напряжение на трансформатор розжига и открывается топливный клапан первой ступени. После успешного воспламенения и стабилизации факела, подтвержденного датчиком пламени, автомат переходит в рабочий режим, управляя мощностью горелки в соответствии с сигналами от регулятора (например, термостата или прессостата). Любое отклонение от нормального режима, такое как отсутствие пламени после истечения предохранительного времени, приводит к аварийному отключению и блокировке системы.

Использование топочного автомата LFL1.333 является гарантией безопасной, экономичной и полностью автоматизированной работы горелочного устройства. Это проверенное временем решение от ведущего производителя, которое обеспечивает соответствие международным нормам безопасности и является оптимальным выбором для модернизации и комплектации котельного оборудования.
