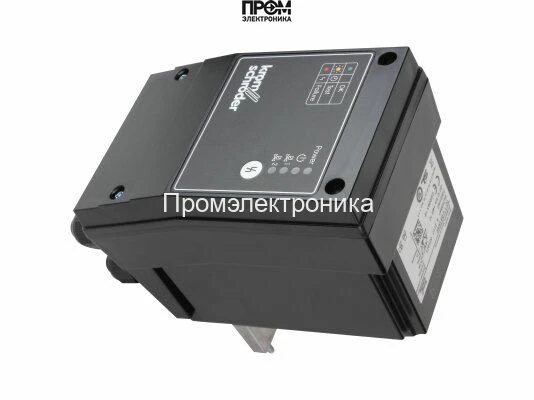

Топочный автомат Kromschroder TC 1V05W/W (Арт: 84765541) – Экспертное управление горелкой

Топочный автомат (менеджер горения) Kromschroder TC 1V05W/W, артикул 84765541, представляет собой высокотехнологичное микропроцессорное устройство, разработанное для безопасного управления и контроля газовых горелок с прерывистым или непрерывным режимом работы. Этот блок управления от ведущего немецкого производителя является ключевым элементом системы безопасности и автоматизации современных тепловых установок, обеспечивая надежный розжиг и постоянный мониторинг пламени.

Применение данного автомата горения гарантирует соответствие строгим европейским стандартам безопасности, минимизирует риски, связанные с эксплуатацией газового оборудования, и способствует оптимизации расхода топлива за счет точного соблюдения всех фаз рабочего цикла горелки.

Назначение и область применения

Менеджер горения Kromschroder TC 1V05W/W предназначен для автоматического управления газовыми горелками атмосферного типа или с вентилятором. Благодаря своей надежности и функциональности, он находит широкое применение в различных отраслях промышленности и коммунального хозяйства:

• Промышленные печи и сушильные установки;
• Отопительные котлы и водонагреватели;
• Теплогенераторы и воздухонагреватели;
• Газовые инфракрасные излучатели;
• Технологическое оборудование, требующее непрерывного контроля процесса горения.

Ключевые технические характеристики и преимущества

Модель TC 1V05W/W обладает рядом преимуществ, которые делают ее оптимальным выбором для ответственных применений.

• Бескомпромиссная безопасность: Устройство сертифицировано в соответствии со стандартом EN 298 для автоматов горения. Оно осуществляет контроль герметичности газовых клапанов (при использовании соответствующей схемы подключения), управляет циклом розжига и немедленно отключает подачу газа при срыве пламени или возникновении неисправности.
• Универсальный контроль пламени: Автомат поддерживает работу с различными типами датчиков пламени, включая ионизационные электроды и ультрафиолетовые датчики (УФ-датчики), что обеспечивает гибкость при проектировании системы.
• Непрерывный режим работы: Исполнение с индексом 'W' специально разработано для установок, требующих непрерывной работы (более 24 часов), что подтверждает высокую надежность компонентной базы и программного обеспечения.
• Информативная диагностика: Встроенная система светодиодной индикации позволяет оперативно определять текущий этап работы (ожидание, продувка, розжиг, работа) и диагностировать неисправности по коду мигания, что значительно сокращает время на поиск и устранение неполадок.
• Надежность и долговечность: Прочный пластиковый корпус защищает электронику от пыли и влаги, а качество компонентов от Kromschroder гарантирует стабильную работу на протяжении всего срока службы.

Принцип работы и функциональные особенности

Топочный автомат TC 1V05W/W управляет полным циклом работы горелки. При подаче запроса на тепло, устройство запускает программу, которая включает следующие этапы:

1. Ожидание (Standby): Исходное состояние, контроль входных сигналов.
2. Предварительная продувка (Pre-purge): Включение вентилятора для продувки камеры сгорания и дымохода от остатков несгоревших газов.
3. Розжиг: Подача высокого напряжения на электрод розжига и одновременное открытие газового клапана по истечении времени продувки. Предохранительное время безопасности для данной модели составляет 5 секунд.
4. Рабочий режим: После успешного розжига и стабилизации пламени устройство переходит в режим мониторинга, непрерывно контролируя наличие и качество сигнала от датчика пламени.
5. Аварийное отключение: В случае пропадания пламени во время работы или неудачной попытки розжига, автомат мгновенно блокирует подачу газа и сигнализирует об аварии.

Техническая спецификация

• Артикул: 84765541
• Производитель: Kromschroder (Германия)
• Модель: TC 1V05W/W
• Назначение: Блок управления и контроля горелки
• Напряжение питания: 220/240 В (-15/+10%), 50/60 Гц
• Предохранительное время безопасности (t_s): 5 секунд
• Режим работы: Прерывистый / Непрерывный
• Тип контроля пламени: Ионизационный электрод или УФ-датчик
• Сертификация: Соответствует EN 298
