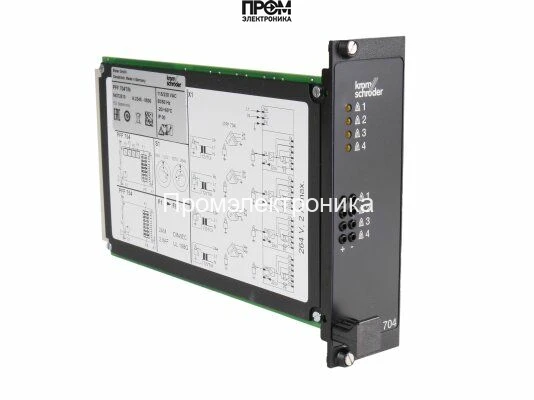

Топочный автомат Kromschroder PFF 704T/N (Арт. 84372510)

Топочный автомат Kromschroder PFF 704T/N, артикул 84372510, представляет собой высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля газовых горелок с прерывистым режимом работы. Это устройство является ключевым элементом системы безопасности и автоматизации промышленных и бытовых газоиспользующих установок, обеспечивая надежный розжиг и постоянный мониторинг пламени.

Разработанный ведущим немецким производителем Elster Kromschröder, данный автомат горения соответствует самым строгим европейским стандартам безопасности, включая EN 298, что подтверждает его исключительную надежность и отказоустойчивость. Модель PFF 704T/N предназначена для прямого розжига атмосферных горелок или розжига пилотной (запальной) горелки с последующим контролем основного пламени.

Назначение и область применения

Менеджер горения Kromschroder PFF 704T/N спроектирован для широкого спектра оборудования, где требуется безупречный контроль процесса горения и гарантированная безопасность. Основные сферы применения включают:

• Промышленные печи и сушильные камеры;
• Газовые теплогенераторы и воздухонагреватели;
• Водогрейные и паровые котлы малой и средней мощности;
• Установки для сжигания отходов;
• Технологическое оборудование в пищевой, текстильной и химической промышленности;
• Любые газовые установки, работающие в прерывистом цикле (один останов в течение 24 часов).

Ключевые технические характеристики и преимущества

• Высочайший уровень безопасности: Устройство осуществляет непрерывный самоконтроль и проверку внешних компонентов. В случае обнаружения неисправности, такой как сбой датчика пламени, отсутствие сигнала пламени после истечения времени безопасности или ложный сигнал света, автомат мгновенно блокирует подачу газа, предотвращая аварийные ситуации.
• Универсальный контроль пламени: Автомат совместим с различными типами датчиков. Контроль пламени может осуществляться как с помощью ионизационного электрода, так и с помощью ультрафиолетового датчика (УФ-зонда), что обеспечивает гибкость при интеграции в различные системы.
• Точная программа розжига: Модель PFF 704T/N имеет фиксированные, запрограммированные на заводе временные параметры, включая время предварительной продувки и время безопасности. Это исключает ошибки при настройке и гарантирует стабильную и безопасную последовательность запуска горелки.
• Информативная светодиодная индикация: На лицевой панели устройства расположен многоцветный светодиод, который отображает текущий рабочий статус (ожидание, продувка, розжиг, работа) и предоставляет детальные коды ошибок в случае сбоя. Это значительно упрощает диагностику и сокращает время простоя оборудования.
• Надежная работа в широком диапазоне напряжений: Автомат сохраняет полную работоспособность при колебаниях напряжения в сети, что критически важно для промышленных объектов с нестабильным электроснабжением.
• Функция удаленного сброса: Помимо локального сброса ошибки с помощью кнопки на корпусе, предусмотрена возможность подключения внешнего сигнала для дистанционного перезапуска системы, что удобно для интеграции в общую АСУ ТП предприятия.

Принцип работы и функции безопасности

При подаче сигнала на запуск топочный автомат PFF 704T/N инициирует строго определенную последовательность действий. Сначала выполняется проверка на наличие постороннего света. Затем начинается фаза предварительной продувки (t_v), в течение которой камера сгорания и дымоход очищаются от остатков несгоревшего газа. По окончании продувки на запальный трансформатор подается высокое напряжение и одновременно открывается газовый клапан. В течение времени безопасности (t_s) должно произойти воспламенение и появиться стабильный сигнал пламени. Если пламя зафиксировано, система переходит в рабочий режим. Если розжиг не удался, автомат блокирует подачу газа и переходит в состояние аварийной остановки, сигнализируя о неисправности.

Спецификация

• Артикул: 84372510
• Производитель: Kromschroder (Германия)
• Модель: PFF 704T/N
• Напряжение питания: 220/240 В (-15...+10%), 50/60 Гц
• Время безопасности (t_s): 3 секунды
• Тип контроля пламени: Ионизационный электрод или УФ-датчик
• Режим работы: Прерывистый
• Степень защиты корпуса: IP40
• Диапазон температур окружающей среды: от -20 °C до +60 °C
• Монтаж: На DIN-рейку или настенный

Выбор топочного автомата Kromschroder PFF 704T/N является инвестицией в безотказность, эффективность и, прежде всего, безопасность эксплуатации вашего газового оборудования. Это проверенное временем решение от мирового лидера в области газовой арматуры и систем автоматизации.
