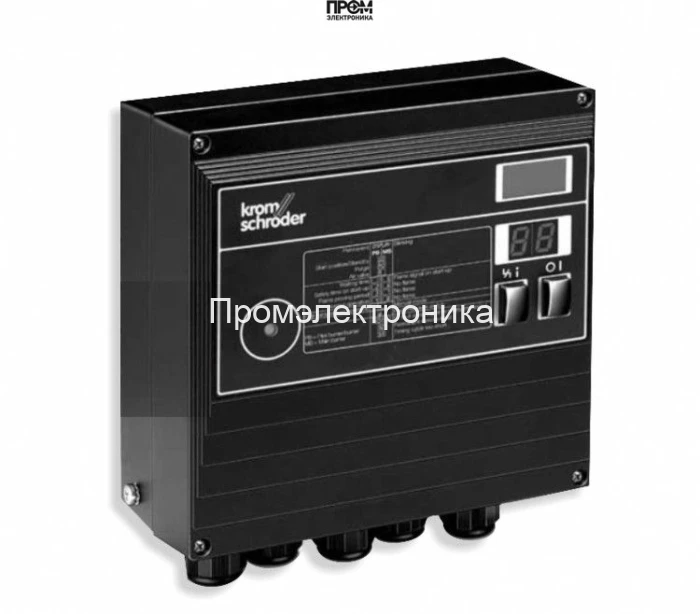

Топочный автомат Kromschroder BCU480-5/3/1LR3GBS2/1B1/2 (Арт: 88611701)

Топочный автомат Kromschroder BCU480-5/3/1LR3GBS2/1B1/2 представляет собой интегрированную систему управления горелками, разработанную для обеспечения максимальной безопасности, эффективности и надежности промышленных тепловых установок. Данное устройство объединяет в одном компактном корпусе функции розжига, контроля пламени, управления подачей газа и воздуха, а также систему проверки герметичности клапанов. Блок управления BCU 480 предназначен для газовых горелок прямого розжига неограниченной мощности, работающих в модулируемом или многоступенчатом режиме, что делает его универсальным решением для модернизации и автоматизации котельного и печного оборудования в соответствии с современными стандартами промышленной безопасности, включая EN 746-2.

Ключевые функциональные возможности

• Комплексное управление горелкой: Полный цикл управления от розжига до безопасного отключения, включая продувку камеры сгорания.
• Контроль пламени: Высокочувствительный контроль наличия пламени с использованием ионизационного зонда или УФ-датчика.
• Система проверки герметичности (VPS): Встроенная функция автоматического контроля герметичности газовых клапанов перед каждым запуском.
• Регулирование мощности: Интегрированный регулятор нагрузки для точного поддержания заданных параметров процесса (температуры/давления).
• Диагностика и индикация: Информативный дисплей с подсветкой для отображения текущего состояния, параметров и кодов ошибок, что упрощает пусконаладку и сервисное обслуживание.
• Гибкая конфигурация: Модульная конструкция позволяет адаптировать устройство под конкретные требования технологического процесса.

Техническое исполнение и надежность

Модель BCU480-5/3/1LR3GBS2/1B1/2 (арт. 88611701) разработана для управления горелками мощностью до 500 кВт (индекс /5) и способна управлять тремя исполнительными механизмами (индекс /3), такими как сервоприводы воздушной и газовой заслонок. Встроенный силовой трансформатор розжига обеспечивает стабильную и мощную искру для надежного воспламенения газовоздушной смеси в широком диапазоне условий. Устройство осуществляет прямое управление и контроль состояния газовых клапанов, гарантируя их корректное открытие и закрытие на всех этапах работы горелочного устройства.

Особое внимание в автоматах горения Kromschroder уделено безопасности. Система контроля пламени обеспечивает мгновенное прекращение подачи газа при его угасании, предотвращая образование взрывоопасной концентрации. Интегрированная система контроля герметичности клапанов (VPS) автоматически выполняет опрессовку газовой линии между клапанами перед каждым пуском, исключая риск утечки газа. Все функции безопасности соответствуют строгим европейским нормам и сертифицированы для применения на опасных производственных объектах.

Эффективность и интеграция

Наличие встроенного регулятора нагрузки (LR - Load Regulator) позволяет автомату BCU 480 самостоятельно управлять мощностью горелки для поддержания заданного параметра (например, температуры в печи). Это обеспечивает не только точное ведение технологического процесса, но и значительную экономию топлива за счет оптимизации режима горения и минимизации тепловых потерь. Возможность подключения к внешним системам управления (АСУ ТП, SCADA) через дополнительные коммуникационные модули делает BCU 480 идеальным элементом для построения полностью автоматизированных и энергоэффективных тепловых комплексов.

Основные технические характеристики:

• Артикул: 88611701
• Производитель: Kromschroder (Германия)
• Серия: BCU 400, модель 480
• Напряжение питания: 230 В переменного тока, 50/60 Гц
• Применение: Газовые горелки с прямым розжигом, неограниченной мощности
• Тип контроля пламени: Ионизационный электрод или УФ-датчик (UVS)
• Время безопасности при розжиге (tSA): 3 секунды
• Степень защиты корпуса: IP54
• Соответствие стандартам: CE (Gas Appliances Regulation), EN 746-2
