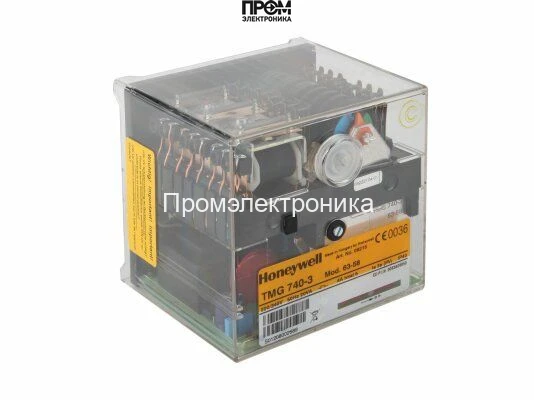

Топочный автомат Honeywell TMG 740-3 Mod.63-58 (Арт: 08215) – Блок управления горелкой

Топочный автомат Honeywell TMG 740-3 Mod.63-58, также известный как менеджер горения Satronic, представляет собой высокотехнологичное микропроцессорное устройство, разработанное для управления и контроля наддувных газовых и жидкотопливных горелок средней и высокой мощности. Данный контроллер обеспечивает полностью автоматический запуск, мониторинг процесса горения и безопасное отключение котельного оборудования в прерывистом режиме работы, требующем как минимум одного планового отключения в течение 24 часов.

Применение передовых технологий Honeywell гарантирует максимальную безопасность, стабильность и точность временных интервалов на всех этапах работы горелочного устройства, независимо от колебаний напряжения в сети, температуры окружающей среды или циклов включения. Это делает TMG 740-3 Mod.63-58 ключевым элементом для построения надежных и эффективных систем отопления и теплоснабжения.

Ключевые особенности и преимущества Honeywell TMG 740-3:

• Микропроцессорное управление: Обеспечивает высокую точность и стабильность всех временных параметров программы запуска и контроля, что критически важно для безопасности и эффективности сжигания топлива.
• Универсальность применения: Предназначен для работы с двухступенчатыми наддувными (вентиляторными) горелками, работающими на газе или жидком топливе. Совместим с различными типами теплогенераторов.
• Расширенная система диагностики: Встроенная информационная система с цветовой кодировкой через светодиод на кнопке сброса позволяет оперативно определять причину аварийной блокировки. Это значительно упрощает поиск неисправностей и сокращает время простоя оборудования.
• Надежный контроль пламени: Автомат горения поддерживает работу с двумя типами датчиков пламени – ионизационным электродом (для газовых горелок) и ультрафиолетовым датчиком серии QRA... (для газовых и жидкотопливных горелок), обеспечивая безошибочное детектирование факела.
• Высокий стандарт безопасности: Устройство соответствует европейским стандартам EN 298. В случае срыва пламени во время работы или отсутствия розжига в предохранительное время, автомат мгновенно переходит в состояние аварийной блокировки, прекращая подачу топлива.

Технические характеристики TMG 740-3 Mod.63-58 (Арт: 08215):

• Производитель: Honeywell (Satronic)
• Модель: TMG 740-3 Mod.63-58
• Артикул: 08215
• Напряжение питания: 220 / 240 В (-15% / +10%), 50 / 60 Гц
• Потребляемая мощность: ~12 ВА
• Режим работы: Прерывистый (обязательное отключение раз в 24 часа)
• Время предварительной вентиляции (t1): 58 секунд
• Предохранительное время (t2): 3 секунды
• Время перед розжигом (t3): 2 секунды
• Датчики пламени: Ионизационный зонд или УФ-датчик QRA...
• Чувствительность (ионизация): > 1 мкА
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: от -20 °C до +60 °C
• Монтаж: Штекерное соединение, устанавливается на цоколь

Область применения и функционал

Топочный автомат TMG 740-3 Mod.63-58 является неотъемлемой частью автоматики безопасности современных отопительных систем. Он находит широкое применение в промышленных и бытовых котлах, теплогенераторах, сушильных камерах и другом технологическом оборудовании, где используются наддувные горелки.

Контроллер управляет всей последовательностью операций: от проверки герметичности клапанов (при наличии соответствующего реле) и предварительной продувки камеры сгорания для удаления остатков несгоревших газов до розжига топливовоздушной смеси и последующего стабильного контроля пламени. Встроенная кнопка сброса с функцией удаленной разблокировки и информационным светодиодом обеспечивает удобство эксплуатации и обслуживания системы.

Корпус устройства выполнен из ударопрочного, термостойкого и огнеупорного пластика. Штекерная конструкция позволяет производить быструю замену блока управления без необходимости демонтажа и переподключения проводов на цоколе, что минимизирует время сервисных работ.
