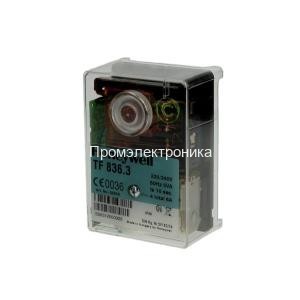

Топочный автомат Honeywell TF 836.3 (Арт: 02236) – Надежное управление для мазутных горелок

Топочный автомат Honeywell TF 836.3 (артикул 02236) представляет собой высокотехнологичный микропроцессорный блок управления, разработанный для обеспечения безопасного и полностью автоматизированного функционирования мазутных горелок. Данное устройство является ключевым элементом системы безопасности котельного оборудования, осуществляя контроль запуска, управление процессом горения и безопасное отключение в случае возникновения нештатных ситуаций. Благодаря применению современных цифровых технологий, автомат горения TF 836.3 гарантирует исключительную точность временных интервалов и стабильность работы на протяжении всего срока службы.

Область применения и назначение

Контроллер Honeywell TF 836.3 спроектирован для широкого спектра отопительного оборудования и является универсальным решением для следующих систем:

• Мазутные вентиляторные горелки с производительностью до 30 кг/ч.
• Одноступенчатые и двухступенчатые горелочные устройства, работающие на жидком топливе.
• Стационарные промышленные воздухонагреватели (WLE согласно стандарту DIN 4794).
• Системы отопления, где требуется безусловное соблюдение европейских норм безопасности и высокая степень надежности автоматики.

Ключевые технические особенности и преимущества

Модель TF 836.3 от Honeywell обладает рядом конструктивных и функциональных особенностей, которые выделяют ее на рынке котельной автоматики:

• Микропроцессорное управление: Гарантирует стабильные и точные временные интервалы работы, не зависящие от колебаний напряжения в сети и температуры окружающей среды. Это обеспечивает оптимальный режим розжига и горения.
• Повышенная безопасность: Автомат полностью соответствует европейскому стандарту EN 230 для автоматов горения жидкого топлива. Встроенная система самодиагностики и непрерывного контроля пламени предотвращает аварийные ситуации, связанные с утечкой топлива или срывом пламени.
• Информативная диагностика: На корпусе устройства расположен светодиодный индикатор (LED), который с помощью светового кода сигнализирует о состоянии блокировки. Это позволяет сервисному инженеру быстро и точно определить причину сбоя и сократить время простоя оборудования.
• Гибкий контроль пламени: Устройство совместимо с различными типами датчиков пламени, что обеспечивает гибкость при интеграции в разные системы. Поддерживается работа с:
  • Фоторезистивными датчиками MZ 770 S.
  • Инфракрасными датчиками мерцания пламени IRD 1010.
• Защита и контроль: Предусмотрена возможность подключения кнопки для дистанционного сброса аварийной блокировки. Система ограничивает количество последовательных перезапусков, предотвращая повреждение оборудования из-за многократных неудачных попыток розжига.
• Надежная и долговечная конструкция: Корпус выполнен из ударопрочного, термостойкого пластика. Класс защиты IP44 обеспечивает надежную защиту электронных компонентов от пыли и брызг воды, что гарантирует долгий срок службы в условиях котельной.

Принцип работы и циклы управления

Работа топочного автомата Honeywell TF 836.3 строго регламентирована программной последовательностью. При подаче запроса на тепло от термостата, контроллер запускает цикл розжига, который включает в себя следующие фазы:

1. Предварительная вентиляция (tv1 ≈ 22 сек): Продувка камеры сгорания для удаления остатков несгоревшего топлива.
2. Время безопасности (ts ≈ 5 сек): Период, в течение которого должно быть зафиксировано стабильное пламя после открытия топливного клапана. Если пламя не обнаружено, автомат переходит в режим аварийной блокировки.
3. Пост-зажигание (tn ≈ 20 сек): После успешного обнаружения пламени, трансформатор розжига продолжает работать в течение этого времени для стабилизации факела.

В случае срыва пламени во время работы, система немедленно прекращает подачу топлива и выполняет попытку повторного розжига или переходит в состояние безопасной блокировки.

Технические характеристики

• Артикул производителя: 02236
• Производитель: Honeywell
• Модель: TF 836.3
• Напряжение питания: 220 / 240 В (-15%...+10%), 50 Гц (допустимо 40-60 Гц)
• Потребляемая мощность: прибл. 5 ВА
• Класс защиты корпуса: IP44
• Диапазон рабочих температур: от 0 °C до +60 °C
• Время безопасности (ts): 5 секунд
• Время предварительной вентиляции (tv1): 22 секунды
• Предохранитель (встроенный): T2A, H... (согласно IEC 127-2/V)
• Максимальная нагрузка на клеммы: см. техническую документацию

Выбор топочного автомата Honeywell TF 836.3 — это инвестиция в безопасность, стабильность и энергоэффективность вашей отопительной системы, подтвержденная многолетним опытом и безупречной репутацией бренда Honeywell.
