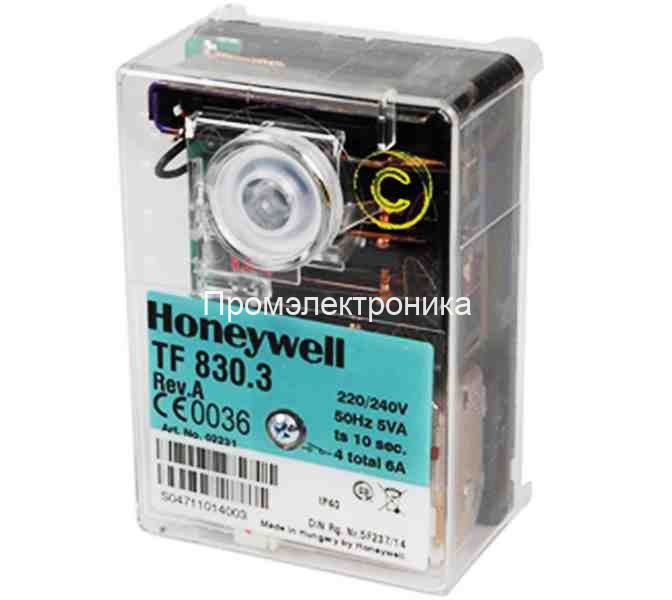

Топочный автомат Honeywell TF 830.3 (Арт: 02231U) – Блок управления для жидкотопливных горелок

Представляем топочный автомат Honeywell TF 830.3, артикул 02231U – высоконадежный микропроцессорный блок управления, разработанный для автоматизации и обеспечения безопасности работы жидкотопливных горелок с вентилятором (наддувом). Данное устройство является ключевым элементом современных отопительных систем, гарантируя стабильный, экономичный и безопасный процесс сжигания топлива.

Менеджер горения Honeywell TF 830.3 предназначен для горелок производительностью до 30 кг/ч, работающих в прерывистом режиме, где требуется отключение и повторный запуск не реже одного раза в 24 часа. Благодаря соответствию европейскому стандарту EN 230, этот автомат горения обеспечивает высочайший уровень эксплуатационной безопасности.

Назначение и область применения

Топочный автомат TF 830.3 осуществляет полный цикл управления и контроля за работой горелочного устройства. Он управляет последовательностью запуска, контролирует наличие и стабильность пламени во время работы и выполняет безопасное отключение системы в штатном или аварийном режиме. Устройство идеально подходит для использования в бытовых и коммерческих отопительных установках, водонагревателях и парогенераторах малой и средней мощности.

Ключевые особенности и преимущества

• Высокая степень безопасности: Встроенная система самодиагностики и функция защиты от пониженного напряжения предотвращают запуск горелки в небезопасных условиях. При срыве или отсутствии пламени автомат мгновенно блокирует подачу топлива, переходя в режим аварийной остановки.
• Точный контроль цикла горения: Микропроцессорное управление обеспечивает строгое соблюдение временных интервалов для каждого этапа работы: предварительной продувки, розжига и стабилизации пламени. Это способствует полному сгоранию топлива и снижению вредных выбросов.
• Информативная диагностика: Кнопка сброса аварийной блокировки оснащена встроенным светодиодным индикатором, который с помощью световых кодов информирует о причине сбоя, что значительно упрощает диагностику и техническое обслуживание.
• Надежная конструкция: Корпус из ударопрочного, термостойкого пластика со степенью защиты IP40 обеспечивает долговечность и стабильную работу в широком диапазоне температур.

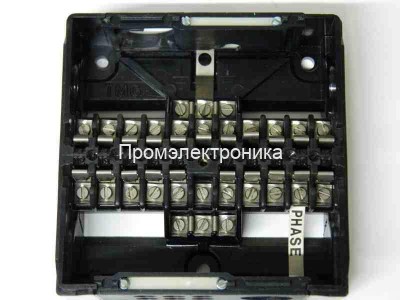

• Простота монтажа и замены: Автомат устанавливается на стандартную цокольную колодку, что делает процесс установки, подключения и замены максимально быстрым и удобным.

Принцип работы и последовательность операций

При подаче сигнала на запуск от термостата, топочный автомат Honeywell TF 830.3 инициирует следующую последовательность действий:

1. Запуск двигателя вентилятора для предварительной продувки (t1) камеры сгорания от остатков несгоревшего топлива.
2. По истечении времени продувки включается трансформатор розжига (время перед поджигом t3).
3. Открывается электромагнитный топливный клапан. Топливо подается в форсунку и воспламеняется.
4. В течение предохранительного времени (t2) датчик пламени (фоторезистор) должен зафиксировать наличие стабильного факела.
5. После успешного обнаружения пламени горелка переходит в штатный режим работы. Если пламя не образуется или гаснет, автомат переходит в режим защитной блокировки.

Технические характеристики

• Артикул: 02231U
• Производитель: Honeywell
• Применение: Жидкотопливные горелки с наддувом (до 30 кг/ч)
• Режим работы: Прерывистый
• Напряжение питания: 220/240 В (-15...+10%), 50/60 Гц
• Потребляемая мощность: ~5 ВА
• Время предварительной продувки (t1): ~13 с
• Предохранительное время (t2): 10 с
• Время перед поджигом (t3): ~13 с
• Совместимый датчик пламени: Фоторезистор MZ 770 S
• Класс защиты: IP40
• Диапазон рабочих температур: от -10 °C до +60 °C
• Стандарт соответствия: DIN EN 230

Компания "Промэлектроника" является официальным дилером продукции Honeywell. Для консультаций и заказа обращайтесь: sales@prom-elec.com
