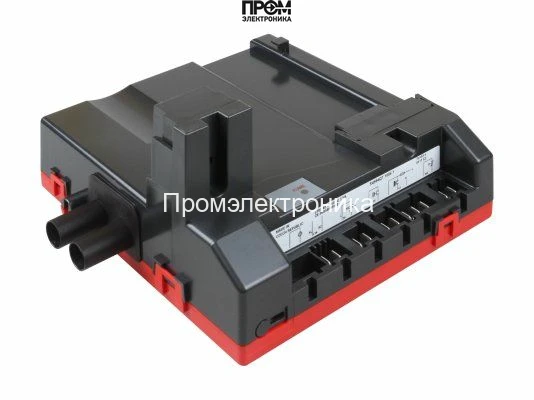

Топочный автомат Honeywell S4564QT 1006 (Арт. 7823803) – Блок управления горелкой

Топочный автомат Honeywell S4564QT 1006 – это высокотехнологичное микропроцессорное устройство, разработанное для управления процессом розжига и контроля пламени в современных газогорелочных установках. Данный контроллер является ключевым элементом системы безопасности и автоматизации бытовых и промышленных газовых котлов, теплогенераторов и водонагревателей, работающих на природном или сжиженном газе.

Произведенный компанией Honeywell, мировым лидером в области автоматики, этот блок управления (Арт. 7823803) гарантирует безотказную, экономичную и, что самое важное, безопасную работу отопительного оборудования. Его применение позволяет полностью автоматизировать цикл запуска горелки, поддерживать стабильное горение и мгновенно отключать подачу газа в случае возникновения нештатных ситуаций.

Функциональное назначение и область применения

Модель S4564QT 1006 предназначена для использования в системах с атмосферными газовыми горелками с прямым розжигом (DBI) или с прерывистым пилотным режимом (IP). Основная задача автомата – выполнение строгой последовательности операций для безопасного пуска и последующего мониторинга пламени.

• Управление розжигом: Подача высокого напряжения на электрод розжига и одновременное открытие газового клапаna для воспламенения газовоздушной смеси.
• Контроль пламени: Непрерывный мониторинг наличия пламени с помощью ионизационного датчика. Ток ионизации является сигналом стабильного горения.
• Обеспечение безопасности: В случае срыва пламени, неудачного розжига или пропадания сигнала с датчика, автомат мгновенno прекращает подачу газа и переходит в режим защитной блокировки, предотвращая утечку газа.
• Совместимость: Широко применяется в котлах ведущих европейских производителей, является штатной запчастью для многих моделей отопительной техники.

Технические характеристики Honeywell S4564QT 1006

Детальные параметры устройства подтверждают его надежность и соответствие строгим международным стандартам безопасности.

• Модель: S4564QT 1006
• Артикул производителя: 7823803
• Производитель: Honeywell (Resideo)
• Напряжение питания: 230 В переменного тока, 50/60 Гц
• Потребляемая мощность: ~5 ВА
• Тип розжига: Прямой розжиг горелки (Direct Burner Ignition)
• Метод детекции пламени: Зонд ионизации
• Время безопасности (TS): 5 секунд
• Время ожидания / предпродувки (TW/Tp): Зависит от конфигурации системы
• Выходное напряжение на газовый клапан: 230 В~
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: от -15°C до +60°C
• Подключение: Стандартизированные разъемы для быстрого и безошибочного монтажа

Ключевые преимущества и особенности

Выбор топочного автомата Honeywell S4564QT 1006 обеспечивает не только замену вышедшего из строя компонента, но и повышает общую надежность всей отопительной системы.

• Высокая надежность: Разработано и произведено Honeywell, что является гарантией долговечности и стабильности работы в течение всего срока службы.
• Интегрированная система безопасности: Встроенные алгоритмы самодиагностики и контроля предотвращают работу оборудования в опасных режимах.
• Энергоэффективность: Оптимизированный цикл розжига и точный контроль горения способствуют снижению потребления газа.
• Универсальность: Совместим с газовыми клапанами Honeywell серий VK41xx, что делает его универсальным решением для ремонта и модернизации широкого спектra котлов.
• Простота диагностики: Некоторые версии могут оснащаться светодиодной индикацией для быстрой диагностики состояния и кодов ошибок.
