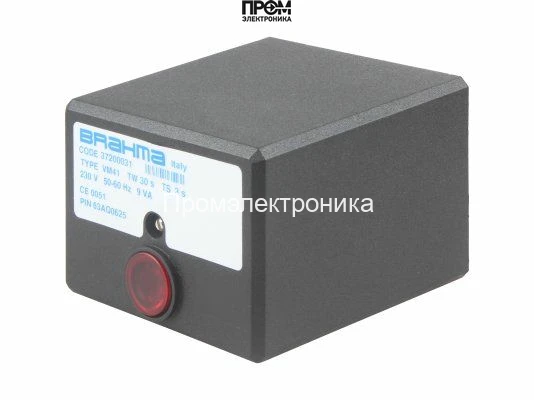

Топочный автомат (менеджер горения) Brahma VM41 – Техническое описание

Топочный автомат Brahma VM41 представляет собой современный микропроцессорный блок управления, разработанный для обеспечения полностью автоматического и безопасного розжига, а также контроля пламени в атмосферных газовых горелках прерывистого цикла работы. Это устройство является ключевым элементом системы безопасности и автоматизации отопительного оборудования, гарантируя стабильную, эффективную и безаварийную эксплуатацию котлов, теплогенераторов и водонагревателей.

Разработанный с учетом строгих европейских стандартов, менеджер горения Brahma VM41 сочетает в себе надежность, точность и долговечность, что делает его оптимальным выбором для производителей котельного оборудования и сервисных инженеров. Применение микропроцессорной технологии обеспечивает точное соблюдение временных интервалов на всех этапах работы и мгновенную реакцию на любые нештатные ситуации.

Ключевые функциональные возможности и преимущества

• Высокий уровень безопасности: Устройство соответствует европейскому стандарту EN 298 для автоматов горения. В случае сбоя розжига, срыва пламени или неисправности компонентов система мгновенно переходит в состояние безопасной блокировки, предотвращая утечку газа.
• Надежный контроль пламени: В Brahma VM41 реализован метод детекции пламени по принципу ионизации. Этот способ обеспечивает высокую чувствительность и точность, исключая ложные срабатывания и гарантируя стабильный контроль наличия пламени на горелке.
• Микропроцессорное управление: Сердцем устройства является микропроцессор, который управляет всей последовательностью операций — от команды на запуск до контроля рабочего режима. Это обеспечивает прецизионную точность временных задержек и стабильность работы независимо от колебаний напряжения в сети.
• Информативная диагностика: Встроенная система самодиагностики с возможностью индикации состояния (в зависимости от модификации) позволяет быстро определить причину неисправности, что значительно сокращает время на техническое обслуживание и ремонт.
• Продуманная конструкция: Корпус автомата выполнен из ударопрочного, термостойкого пластика. Стандартизированный цоколь и расположение контактов обеспечивают легкую и быструю установку или замену устройства без необходимости изменения электрической схемы оборудования.
• Энергоэффективность: Низкое собственное энергопотребление (около 3 ВА) делает устройство экономичным решением для современных систем отопления.

Области применения

Менеджер горения Brahma VM41 спроектирован для широкого спектра газового оборудования с атмосферными горелками, работающими в прерывистом режиме (цикл "включено-выключено"). Основные сферы применения включают:

• Бытовые и коммерческие газовые котлы отопления.
• Проточные и накопительные газовые водонагреватели.
• Воздушные теплогенераторы и газовые конвекторы.
• Промышленные установки малой мощности, где не требуется постоянная работа горелки.

Технические характеристики

• Напряжение питания: 230 В (-15% / +10%)
• Частота сети: 50-60 Гц
• Потребляемая мощность: ~3 ВА
• Тип горелок: Атмосферные газовые, прерывистый цикл
• Метод детекции пламени: Ионизационный электрод
• Минимальный ток ионизации: 0,5 мкА
• Время ожидания (предварительная вентиляция): Отсутствует
• Время перед розжигом (TW): ~2 с
• Время безопасности (TS): ~5 с
• Выходное напряжение на электрод розжига: > 8 кВ
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: от -10°C до +60°C
• Соответствие стандартам: EN 298:2012

Принцип работы и безопасность

При подаче команды на запуск от термостата, топочный автомат Brahma VM41 инициирует цикл розжига. После короткой паузы (TW) устройство одновременно подает высокое напряжение на электрод розжига и открывает газовый клапан. В течение времени безопасности (TS) система ожидает появления сигнала о наличии пламени от ионизационного электрода. Если пламя успешно детектировано, подача искры прекращается, и горелка переходит в рабочий режим под постоянным контролем автомата. В случае, если пламя не было обнаружено в течение времени безопасности, или если сигнал о наличии пламени пропал во время работы, Brahma VM41 немедленно прекращает подачу газа и переходит в состояние неисправимой блокировки, для сброса которой требуется ручное вмешательство. Это гарантирует максимальную защиту от аварийных ситуаций.
