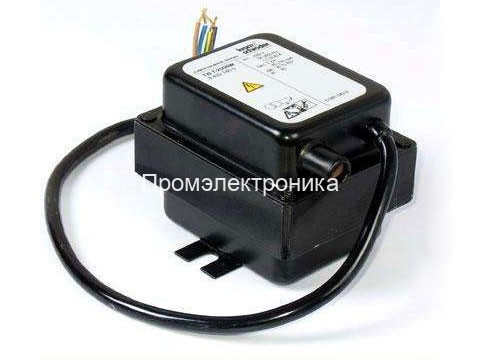

Kromschroder TGI 7.5-20/33W

Трансформаторы Kromschroder TGI 7.5-20/33W - предназначены для высоковольтного искрового розжига газовых горелок и жидкотопливных горелок.

Запальные трансформаторы TGI 7.5-20/33W code 84391020 в литом алюминиевом корпусе соответствуют требованиям для степени защиты IP 65. Их можно устанавливать на печи непосредственно около горелки.

Применение трансформаторов:

1) Работа с двумя электродами

Розжиг с применением электрода розжига.
Питающее напряжение на трансформаторы TZI подается через автомат управления горелкой IFD 258. Запальный трансформатор генерирует высокое напряжение, которое создает искру розжига между электродом розжига и заземленным корпусом горелки. После запуска горелки для контроля пламени используется ток протекающий через ионизационный электрод.

2) Работа с одним электродом

Один и тот же электрод используется в качестве электрода розжига и ионизационного электрода.
После запуска горелки ток для контроля пламени протекает через тот же самый электрод, с помощью которого осуществлялся розжиг.

Обозначение трансформаторов:

Монтажное положение для TGI: горизонтальное или вниз кабельными вводами.

Установка запального трансформатора непосредственно на горелке (рекомендованная длина кабеля розжига: макс. 5 м, рекомендуется < 1м).

На корпусе TGI имеется кабельный ввод A/F 24 c зажимами от 6 до 12 мм и кабельный ввод A/F 27 с двойной уплотнительной вставкой для двух кабелей диаметром до 7 мм.

По возможности прокладывайте кабели отдельно и не в металлическом трубопроводе
