Артикул: J 6 PCC 1002 8P

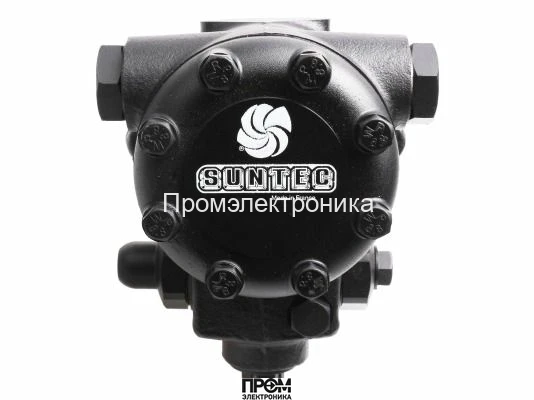

Suntec J 6 PCC 1002 8P

Категория: Насосы для горелок

Описание

Топливный насос Suntec J 6 PCC 1002 8P предназначен для оснащения промышленных жидкотопливных горелок. подкачивает топливо на линию форсунки под давлением до 21 бар. Входит в серию с клапаном регулировки давления. Насос оснащен разборным фильтром для очистки потока от абразивных частиц. В линии форсунки выполнено перепускное отверстие, поэтому функция запирания отсутствует. Для прерывания потока используется внешний электромагнитный клапан.

Насос Suntec J служит для:

1-трубных и 2-трубных систем;
работы со средневязким топливом;
установок с внешним э/м клапаном.

Рабочая среда и производительность

Жидкотопливный насос применяется для дизтоплива и топлива средней вязкости. Производительность варьируется с учетом вязкости нефтепродуктов и заданных параметров давления (достигает 226 л/ч при 5 сСт /20 бар).

Рабочие характеристики и особенности:

выход на форсунку слева;
встроенный клапан, регулирующий давление на форсунку;
внешнее устройство прерывания;
разборный фильтр с рабочей областью 97 см² и фильтрующей способностью 170 мкм;
отверстия с резьбой 1/2 дюйма для соединения с всасывающей/ обратной линией;
конструкция повышенной стойкости к высокотемпературному воздействию;
максимальная температура топлива +90 °C;
фланцевое присоединение диаметром 54 мм;
винтовой регулятор для задания давления топлива;
установка в систему в любом положении, исключающем нагрузку на ось;
порты для подключения манометра и вакуумметра;
отведение воздуха в автоматическом режиме при 2-трубном подключении;
входное/ выходное давление – до 1,5 бар.

Конструкция насоса

В заводском исполнении Топливный насос Suntec J 6 PCC 1002 8P готов к 2-трубному подключению. Пампасная заглушка помещена в отверстие обратной линии. При однотрубной схеме байпасную пробку следует открутить с помощью ключа и перекрыть канал возврата топлива.

Пара шестерней всасывает топливо из бака и выталкивает на линию форсунки. Для защиты зубчатого механизма установлен фильтр, сдерживающий мусор и примеси. Сетчатую вставку необходимо регулярно очищать от грязи для сохранения рабочих характеристик насоса.

Характеристики

Вид перекачиваемой жидкости: топливо средней вязкости, дизельное топливо
Серия насоса: J: регулирующий клапан с функцией запирания
Тип модели: без электромагнитного клапана
Метод установки: фланцевое ∅ 54 мм
Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
Вес: 4.15 кг

Отзывы (0)

Топливные насосы в горелках

Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации

Введение

Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.

Виды топлива

Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.

Направление вращения вала

Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).

Сферы применения топливных насосов

Топливные насосы находят свое применение в различных отраслях, таких как:

Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
Авиация: топливные насосы устанавливаются на самолетах и вертолетах
Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.

Заключение

Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
