Артикул: J 6 NAK 1001 8P

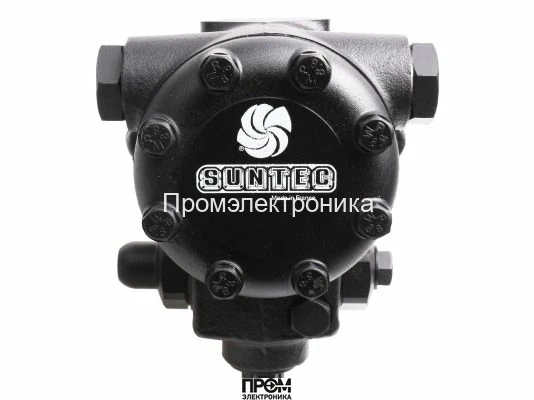

Suntec J 6 NAK 1001 8P

Категория: Насосы для горелок

Описание

Топливный насос Suntec J 6 NAK 1001 8P разработан для применения в составе крупных бытовых и промышленных котельных установок мощностью до 3000 кВт. Адаптирован для перекачивания топлива температурой до +90 градусов. В состав этой модели входит клапан регулировки давления с функцией запирания. Насос рассчитан на перекачивание топлива вязкостью 3-75 сСт: мазута, смеси биодизельного топлива B10, дизтоплива, керосина.

Насос Suntec J может использоваться:

в однотрубных и двухтрубных системах;
для работы со средневязким топливом;
в установках с внешним электромагнитным клапаном.

Производительность

Скорость перекачивания топлива зависит от давления и вязкости топлива (см. график производительности). Достигает 265 л/ч при 20 бар и 20 сСт.

Особенности и преимущества:

серия J с клапаном регулировки давления с запорной функцией;
диапазон давления 14-30 бар, базовая установка – 20 бар;
устойчивость к воздействию повышенных температур топлива (до +90 °C);
разборная конструкция фильтра с открытой областью 45 см², степень очистки 550 мкм;
фланцевый способ присоединения, диаметр 54 мм;
резьбовое соединение для линии всасывания и обратного слива;
порты для снятия измерений давления/ давления разряжения;
вариативность монтажного положения;
допустимое давление в трубопроводе всасывания/ обратного слива – до 1,5 бар;
автоматический отвод лишнего воздуха в двухтрубных системах.

Принцип работы насоса Suntec

Рабочий узел насоса для горелки Suntec J 6 NAK 1001 8P – шестеренчатый механизм всасывает топливо из бака, после чего пропускает через сетчатый разборный фильтр для удаления абразивных частиц, перемещает на клапан, регулирующий давление, а затем на линию форсунки. Топливо, не попавшее на форсунку, направляется в обратную линию в системах с двумя трубами или возвращается в магистраль всасывания при однотрубной схеме разводки. Для установок с одной трубой байпасную пробку необходимо выкрутить и на её место установить стальную заглушку с шайбой.

Характеристики

Вид перекачиваемой жидкости: мазут, смесь биодизельного топлива B10, дизельное топливо, керосин
Серия насоса: J: регулирующий клапан с функцией запирания
Тип модели: без электромагнитного клапана
Метод установки: фланцевое ∅ 54 мм
Направление вращения вала (со стороны вала): A: вращение по часовой стрелке / форсунка справа
Вес: 4 кг

Отзывы (0)

Топливные насосы в горелках

Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации

Введение

Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.

Виды топлива

Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.

Направление вращения вала

Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).

Сферы применения топливных насосов

Топливные насосы находят свое применение в различных отраслях, таких как:

Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
Авиация: топливные насосы устанавливаются на самолетах и вертолетах
Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.

Заключение

Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
