Артикул: J 4 PCC 1003 8P

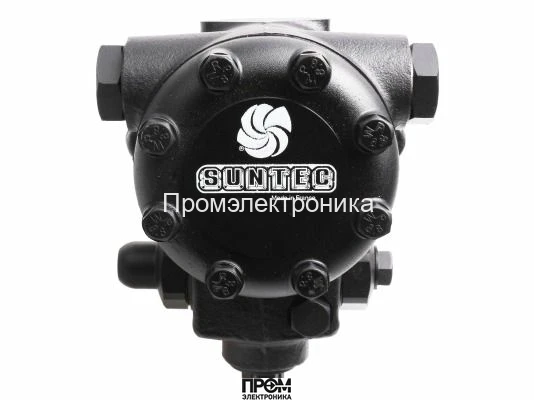

Suntec J 4 PCC 1003 8P

Категория: Насосы для горелок

Описание

Топливный насос Suntec J 4 PCC 1003 8P – эффективное оборудование для сборки промышленных котельных установок. Служит для подачи жидкого топлива под высоким давлением на форсунку. Скорость нагнетания зависит от характеристик давления и вязкости перекачиваемой среды, составляет 146 л/ч при 20 бар и 5 сСт.

Насос Suntec J рассчитан на использование:

в системах с двумя трубами (базовая сборка) и однотрубных установках;
для подачи на горение топлива средней вязкости;
в системах с внешним электромагнитным клапаном.

Принцип действия

Основной рабочий орган – шестеренчатый механизм всасывает топливо из ёмкости и перемещает на клапан, регулирующий давление. После доведения давления до заданного значения топливо проходит на линию форсунки. Предварительно рабочая жидкость очищается от ржавчины, мусора, песка и других абразивных включений с помощью сетчатого разборного фильтра, установленного на входе в насос. Топливо, которое не дошло до форсунки, проходит в обратную линию в 2-трубной системе или возвращается на всасывание в однотрубной. В базовом исполнении в отверстие байпаса помещена заглушка. При однотрубной схеме трубопровода заглушку необходимо извлечь и закрыть слив стальной пробкой.

Особенности и преимущества:

модель с клапаном регулировки давления с запорной функцией;
подача топлива под давлением 10-21 бар, базовая настройка – 12 бар;
повышенная стойкость к температурному воздействию;
перекачивание топлива температурой до +90 °C;
присоединение с помощью фланца диаметром 54 мм;
удаление из топлива грубых частиц размером от 170 мкм;
резьбовое присоединение всасывающей, обратной линии;
выходы для приборов измерения давления;
возможность установки в любом удобном положении, исключая нагрузку на ось;
давление на входе/ выходе – 1,5 бар.

Отвод воздуха

В насосе предусмотрен автоматический вывод избыточного воздуха через обратную линию. При использовании насоса для горелки Suntec J 4 PCC 1003 8P в системах с одной трубой стравливание избыточного воздуха осуществляется через открытый порт манометра.

Характеристики

Вид перекачиваемой жидкости: топливо средней вязкости, дизельное топливо
Серия насоса: J: регулирующий клапан с функцией запирания
Тип модели: без электромагнитного клапана
Метод установки: фланцевое ∅ 54 мм
Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
Вес: 4.15 кг

Отзывы (0)

Топливные насосы в горелках

Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации

Введение

Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.

Виды топлива

Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.

Направление вращения вала

Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).

Сферы применения топливных насосов

Топливные насосы находят свое применение в различных отраслях, таких как:

Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
Авиация: топливные насосы устанавливаются на самолетах и вертолетах
Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.

Заключение

Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
