Suntec AT3 45 D 9546 4P 0700

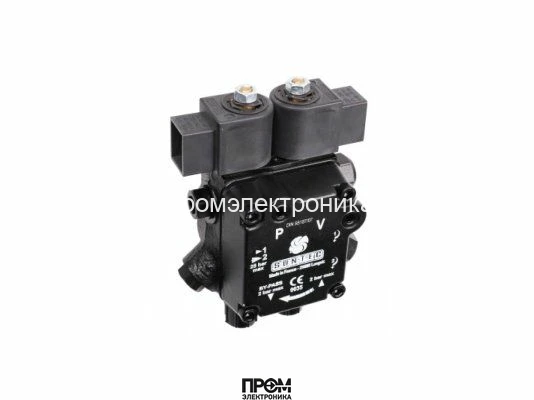

Топливный насос Suntec AT3 45 D 9546 4P 0700 для дизельных горелок
Высокоэффективный двухступенчатый шестеренчатый насос Suntec AT3 45 D 9546 4P 0700, произведенный во Франции, представляет собой ключевой компонент для современных дизельных горелок, требующих двух режимов работы. Эта модель разработана для обеспечения стабильной и точной подачи дизельного топлива в системах отопления и промышленных установках. Благодаря встроенному электромагнитному клапану и двум ступеням давления, насос оптимизирует процесс сгорания, повышает КПД оборудования и снижает выбросы. Модификация Elco AT3 45 D 9546 4P 0700 гарантирует полную совместимость с соответствующим горелочным оборудованием.
Ключевые преимущества и функциональные особенности
- Двухступенчатая работа: Модель серии AT3 обеспечивает два режима давления (высокое/низкое) для одной форсунки, что позволяет гибко управлять мощностью горелки. Заводские установки давления составляют 9 бар для низкого режима и 22 бар для высокого, с возможностью регулировки в диапазоне от 8 до 25 бар.
- Встроенный электромагнитный клапан: Интегрированный ЭМК с функцией регулировки давления обеспечивает точное управление подачей топлива и мгновенное отсечение, повышая безопасность и надежность системы. Клапан рассчитан на максимальное давление до 25 бар и потребляет всего 9 Вт.
- Высокая производительность: Насос демонстрирует производительность до 46 л/ч на основной ступени и 31 л/ч на второй ступени (при давлении 11 бар и вязкости 5 сСт), что подходит для горелок средней и высокой мощности.
- Надежность и долговечность: Класс пылевлагозащиты IP 54 гарантирует защиту внутренних компонентов от пыли и водяных брызг. Конструкция вала с двумя полостями и качественные материалы обеспечивают длительный срок службы при номинальной скорости вращения 2850 об/мин.
- Упрощенный монтаж: Насос поставляется с предустановленной заглушкой байпаса (индекс P) для использования в двухтрубной системе. Метод установки — втулочное крепление ∅ 32 мм, являющееся стандартом для большинства горелок.
Подробные технические характеристики
- Бренд: Suntec
- Серия: AT3
- Модель: AT3 45 D 9546 4P 0700
- Страна-изготовитель: Франция
- Тип: 2-ступенчатая с электромагнитным клапаном
- Применение: Дизельное топливо
- Эксплуатационная вязкость: от 2 до 12 мм²/с (сСт)
- Температура топлива: от 0 до +60 °C
Гидравлические параметры:
- Производительность (при 11 бар, 5 сСт): 46 л/ч
- Производительность 2-й ступени (при 11 бар, 5 сСт): 31 л/ч
- Диапазон давления на форсунку: от 8 до 25 бар
- Давление на входе/выходе: 2 бар
- Высота всасывания: Макс. 0,45 бар вакуума
- Всасывающая и обратная линия: ¼ дюйма NPTF (6.35 мм)
- Выход на форсунку: ⅛ дюйма (3.175 мм)
- Порты манометра и вакуумметра: ⅛ дюйма (3.175 мм)
Механические и электрические параметры:
- Направление вращения вала (D): Против часовой стрелки (со стороны вала)
- Диаметр вала: 8 мм
- Метод установки: Втулочное ∅ 32 мм
- Скорость вращения: 2850 об/мин (номинальная), 3600 об/мин (максимальная)
- Вращающий момент: 0.1 Н·м
- Напряжение ЭМК: 220-240В / 110-120В / 24В (в зависимости от исполнения)
- Потребление ЭМК: 9 Вт
- Класс защиты: IP 54
Фильтрация:
- Тип фильтра: Сетчатый, встроенный
- Размер ячейки: 150 мкм
- Открытая область: 6 см²
Компания Промэлектроника — официальный дилер Suntec (sales@prom-elec.com).
Бренды | Suntec |
Страна производства | Франция |
Вид перекачиваемой жидкости | дизельное топливо |
Серия насоса | AT3: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в л |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | D: вращение против часовой стрелки / форсунка справа |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
