Suntec AT2 V 45 C 9602 4P 0700

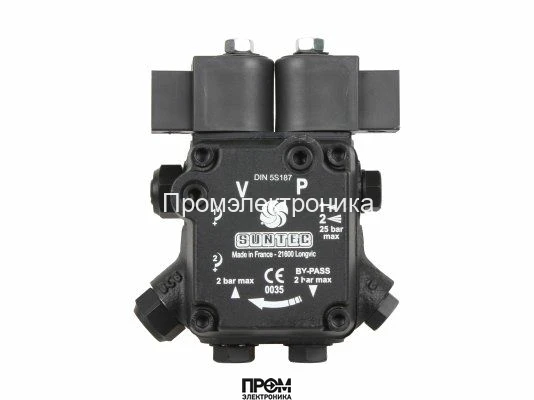

Топливный насос для горелки Suntec AT2 V 45 C 9602 4P 0700 (Weishaupt 601865)
Представляем двухступенчатый топливный насос Suntec AT2 V 45 C 9602 4P 0700, разработанный для современных жидкотопливных горелок и отопительных систем. Это высокотехнологичное устройство, произведенное в Германии, является оригинальным компонентом для оборудования Weishaupt (артикул We601865) и гарантирует исключительную надежность, точность и долговечность. Модель относится к серии AT2, отличительной чертой которой является наличие двух режимов работы (одна форсунка / два режима давления) и встроенного электромагнитного клапана для мгновенного и четкого отсечения подачи топлива.
Насос предназначен для перекачивания дизельного топлива, керосина и смесей биодизельного топлива B10, что делает его универсальным решением для широкого спектра задач. Благодаря продуманной конструкции и качественным материалам, он обеспечивает стабильную работу горелки, оптимизирует процесс сгорания и способствует повышению общей эффективности системы.
Ключевые особенности и функционал
- Двухступенчатая работа: Насос способен работать в двух режимах давления (высокое/низкое), что позволяет гибко настраивать мощность горелки и адаптировать ее под различные условия эксплуатации. Заводские установки давления составляют 9 бар для низкого режима и 22 бар для высокого.
- Интегрированный электромагнитный клапан: Встроенный соленоидный клапан с напряжением питания 220-240В, 110-120В или 24В обеспечивает функцию быстрой отсечки, предотвращая капание топлива на форсунку после выключения горелки и гарантируя чистый запуск и остановку.
- Высокая производительность: При давлении 11 бар и вязкости 5 сСт производительность второй ступени достигает 46 л/ч, что обеспечивает стабильную подачу топлива для горелок средней и высокой мощности.
- Надежность и защита: Класс пылевлагозащиты IP 54 защищает внутренние компоненты от пыли и брызг воды, а эксплуатационный диапазон температур топлива от 0 до +60 °C гарантирует бесперебойную работу в большинстве климатических условий.
- Простая установка и обслуживание: Втулочное крепление (фланец ∅ 32 мм) является стандартом для многих горелок. Наличие портов для манометра и вакуумметра упрощает диагностику и настройку системы. Заглушка байпаса предустановлена для двухтрубной системы.
Технические характеристики модели AT2 V 45 C 9602 4P 0700
Общие параметры
- Бренд: Suntec
- Модель: AT2 V 45 C 9602 4P 0700
- Код товара / Артикул Weishaupt: 601865
- Альтернативные артикулы: We601865, We60186-5
- Страна-изготовитель: Германия
- Категория: Насос для горелки
- Вес: 1.3 кг
- Габариты (ДxШxВ): 8.9 x 8 x 11.5 см
Эксплуатационные характеристики
- Вид перекачиваемой жидкости: Дизельное топливо, керосин, смесь биодизельного топлива B10
- Диапазон давления на форсунку: от 8 до 25 бар
- Производительность (2-я ступень, 11 бар, 5 сСт): 31, 46 л/ч
- Эксплуатационная вязкость: от 2 до 12 мм²/с (сСт)
- Температура топлива: от 0 до +60 °C
- Давление на входе/обратной линии: 2 бар
- Высота всасывания: Макс. 0,45 бар вакуума
Механические и электрические параметры
- Метод установки: Втулочное крепление ∅ 32 мм
- Диаметр вала: 8 мм, одна полость
- Направление вращения (со стороны вала): A (по часовой стрелке), выход на форсунку справа
- Скорость вращения: номинальная 2850 об/мин, максимальная 3600 об/мин
- Вращающий момент: 0.1 Н·м
- Напряжение ЭМ клапана: 220-240В / 110-120В / 24В
- Потребление ЭМ клапана: 9 Вт
- Максимальное давление ЭМ клапана: 25 бар
Подключения и компоненты
- Всасывающая и обратная линия: ¼ дюйма NPTF (6.35 мм)
- Выход на форсунку: ⅛ дюйма (3.175 мм)
- Порт манометра: ⅛ дюйма (3.175 мм)
- Порт вакуумметра: ⅛ дюйма (3.175 мм)
- Сетчатый фильтр: открытая область 6 см², размер ячейки 150 мкм
- Заглушка байпаса: P (установлена для двухтрубной системы)
Данная модель, включая модификации с фитингами, является идеальным выбором для замены или модернизации топливных систем горелок Weishaupt и других производителей, требующих насос с аналогичными характеристиками.
Компания Промэлектроника — официальный дилер. Для заказа и консультаций обращайтесь по адресу sales@prom-elec.com
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | A: вращение по часовой стрелке / форсунка справа |
Серия насоса | AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в л Тип модели |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
Вес | 1.3 кг |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
