Suntec AT2 55 C 9549 4P 0700

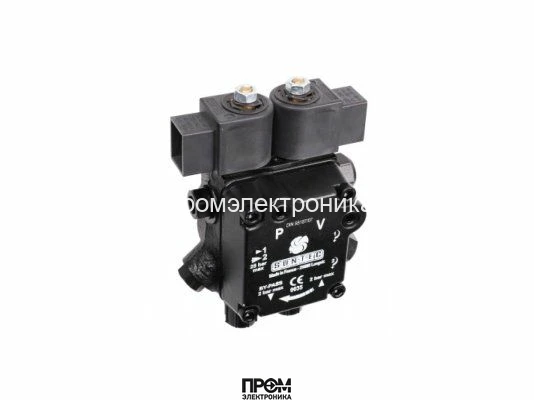

Топливный насос для горелки Suntec AT2 55 C 9549 4P 0700
Жидкотопливный насос Suntec AT2 55 C 9549 4P 0700 — это высокопроизводительное и надежное устройство, произведенное во Франции, предназначенное для использования в системах подачи дизельного топлива для горелок. Данная модель относится к серии AT2, отличительной чертой которой является двухступенчатая работа с двумя режимами давления и наличие встроенного электромагнитного клапана, обеспечивающего точное управление циклом горения. Насос спроектирован для обеспечения стабильной и эффективной работы горелочного оборудования, отвечая высоким стандартам качества и безопасности.
Ключевые особенности и преимущества
- Двухступенчатая система: Модель AT2 позволяет работать в двух режимах давления (высокое/низкое), что идеально подходит для горелок с модуляцией мощности. Это обеспечивает оптимизацию расхода топлива и повышение КПД отопительной системы.
- Интегрированный электромагнитный клапан: Встроенный ЭМК выполняет функцию регулировки давления и обеспечивает быстрое и четкое отсечение подачи топлива, повышая безопасность и предотвращая образование нагара на форсунке.
- Высокая надежность: Французское производство, класс пылевлагозащиты IP 54 и качественные компоненты гарантируют долгий срок службы и безотказную работу насоса даже в сложных условиях эксплуатации.
- Универсальность монтажа: Стандартное втулочное крепление ∅ 32 мм и наличие предустановленной заглушки байпаса для двухтрубной системы упрощают интеграцию насоса в большинство современных топливных систем.
- Стабильная производительность: Насос обеспечивает производительность до 62 л/ч при давлении 11 бар, что подходит для широкого спектра бытовых и коммерческих горелок.
Технические характеристики модели AT2 55 C 9549 4P 0700
Общая информация и применение
- Бренд: Suntec
- Серия: AT2 (двухступенчатая работа, встроенный ЭМК)
- Модель: AT2 55 C 9549 4P 0700
- Страна-изготовитель: Франция
- Категория: Насос для горелки, насос для дизельного топлива
- Перекачиваемая жидкость: Дизельное топливо
- Эксплуатационная вязкость: от 2 до 12 мм²/с (сСт)
- Температура топлива: от 0 до +60 °C (максимальная в насосе)
Производительность и давление
- Производительность (при 11 бар, 5 сСт): 62 л/ч
- Производительность для 2-ой ступени (при 11 бар, 5 сСт): 47 л/ч
- Диапазон давления на форсунку: регулируемый от 8 до 25 бар
- Заводские установки давления: 9 бар (низкое) и 22 бар (высокое)
- Давление на входе/всасывании: 2 бар макс.
- Давление на выходе (обратная линия): 2 бар макс.
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения кавитации
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.1 Н·м
Конструкция и монтаж
- Метод установки: Втулочное крепление ∅ 32 мм
- Диаметр вала: 8 мм, конструкция с одной полостью
- Направление вращения вала (C): Против часовой стрелки (при взгляде со стороны вала), выход на форсунку расположен слева
- Класс пылевлагозащиты: IP 54
- Установка заглушки байпаса (P): Заглушка предустановлена в обратной линии для работы в двухтрубной системе. Для однотрубной системы заглушку необходимо снять.
Подключения и фильтрация
- Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба) - 6.35 мм
- Выход на форсунку: ⅛ дюйма - 3.175 мм
- Порт манометра: ⅛ дюйма - 3.175 мм
- Порт вакуумметра: ⅛ дюйма - 3.175 мм
- Сетчатый фильтр: Открытая область 6 см², размер ячейки 150 мкм
Характеристики электромагнитного клапана
- Функция клапана: Регулировка давления
- Напряжение питания: 220-240В, 110-120В или 24В (в зависимости от катушки)
- Потребляемая мощность: 9 Вт
- Максимальное давление ЭМК: 25 бар
Замена и аналоги
Данная модель может служить заменой или аналогом для насоса Suntec ATU V 45 L 9860 6P 0700I. Перед заменой рекомендуется сверить все технические параметры и особенности монтажа.
Компания Промэлектроника — официальный дилер Suntec. Для консультаций и заказа обращайтесь: sales@prom-elec.com
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Серия насоса | AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в л Тип модели |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
