Suntec AT2 45 D 9513 4P 0700

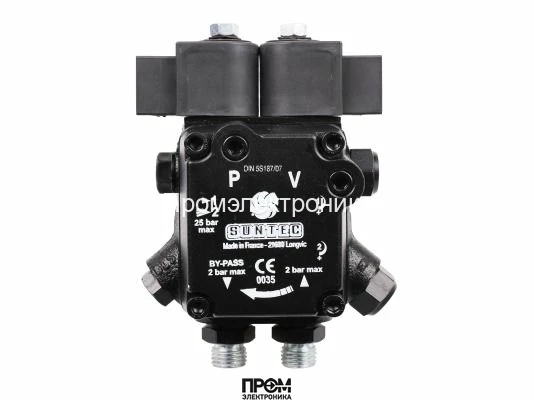

Топливный насос Suntec AT2 45 D 9513 4P 0700 для дизельных горелок
Топливный насос Suntec AT2 45 D 9513 4P 0700 — это высокотехнологичное двухступенчатое устройство, произведенное во Франции, предназначенное для подачи дизельного топлива в горелочные системы. Модель является частью инновационной серии Suntec AT2, которая характеризуется возможностью работы в двух режимах давления (высокое/низкое) и наличием интегрированного электромагнитного клапана с функцией регулировки давления. Это обеспечивает точный и стабильный контроль над процессом сжигания топлива, повышая эффективность и надежность всей отопительной системы.
Насос разработан для профессионального применения в современных горелках, требующих гибкой настройки подачи топлива. Благодаря качественным материалам и прецизионной сборке, устройство гарантирует долгий срок службы и стабильную работу в широком диапазоне эксплуатационных условий.
Область применения и ключевые особенности
Насос Suntec AT2 45 D 9513 4P 0700 идеально подходит для одно- и двухтрубных систем подачи дизельного топлива. Его конструкция оптимизирована для работы с легким жидким топливом и обеспечивает стабильную производительность при различных нагрузках.
- Двухступенчатая конструкция: Обеспечивает два режима работы (1 форсунка / 2 режима давления), что позволяет гибко адаптировать работу горелки под требуемую мощность.
- Встроенный электромагнитный клапан: Управляет подачей топлива, обеспечивая быстрое и герметичное перекрытие. Напряжение питания клапана может быть 220-240В, 110-120В или 24В.
- Регулировка давления: Встроенный клапан выполняет функцию регулировки давления в широком диапазоне от 8 до 25 бар.
- Высокая надежность: Производство во Франции, класс защиты IP 54 и качественные компоненты гарантируют безотказную работу.
- Простая установка и обслуживание: Втулочное крепление ∅ 32 мм и стандартные резьбовые соединения упрощают монтаж. Встроенный сетчатый фильтр легко доступен для чистки.
Технические характеристики насоса Suntec AT2 45 D 9513 4P 0700
Производительность и рабочее давление
- Вид перекачиваемой жидкости: Дизельное топливо
- Эксплуатационная вязкость: от 2 до 12 мм²/с (сСт)
- Производительность (при 11 бар, 5 сСт): 46 л/ч
- Производительность для 2-ой ступени (при 11 бар, 5 сСт): 31 л/ч
- Диапазон давления на форсунку: от 8 до 25 бар
- Заводские установки давления: 9 бар (низкое) и 22 бар (высокое)
- Давление на входе/выходе: 2 бар
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения кавитации
Конструкция и механические параметры
- Бренд: Suntec
- Серия: AT2
- Модель: AT2 45 D 9513 4P 0700
- Страна-изготовитель: Франция
- Метод установки: Втулочное крепление, диаметр ∅ 32 мм
- Диаметр вала (оси): 8 мм, одна полость
- Направление вращения вала (D): Против часовой стрелки (если смотреть со стороны вала), выход на форсунку справа
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.1 Н·м
- Класс пылевлагозащиты: IP 54
Электромагнитный клапан и фильтрация
- Напряжение ЭМ клапана: 220-240В / 110-120В / 24В
- Потребляемая мощность ЭМ клапана: 9 Вт
- Максимальное давление ЭМ клапана: 25 бар
- Сетчатый фильтр: Открытая область 6 см², размер ячейки 150 мкм
Подключения и порты
- Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба), 6.35 мм
- Выход на форсунку: ⅛ дюйма, 3.175 мм
- Порт манометра: ⅛ дюйма, 3.175 мм
- Порт вакуумметра: ⅛ дюйма, 3.175 мм
Конфигурация и совместимость
Модель AT2 45 D 9513 4P 0700 поставляется с предустановленной заглушкой байпаса (конфигурация "P"), что соответствует двухтрубной системе. Для использования в однотрубной системе необходимо снять заглушку из обратной линии с помощью шестигранного ключа. Насос также известен под модификацией Elco AT2 45 D 9513 4P 0700. В качестве аналога и замены может использоваться модель Suntec ATU V 45 L 9860 6P 0700I.
Компания Промэлектроника – официальный дилер (sales@prom-elec.com).
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | D: вращение против часовой стрелки / форсунка справа |
Серия насоса | AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в л Тип модели |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
