Suntec AT2 45 C 9541 4P 0700

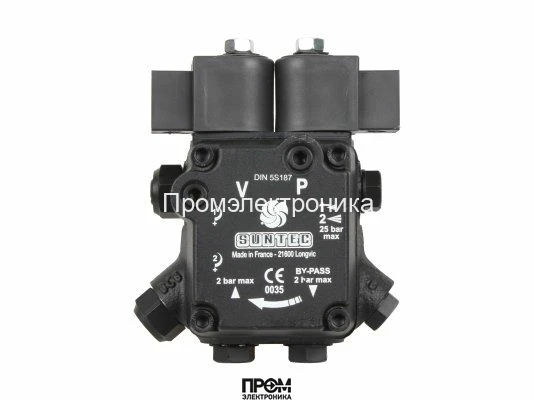

Топливный насос для горелки Suntec AT2 45 C 9541 4P 0700
Представляем высокоэффективный двухступенчатый топливный насос Suntec AT2 45 C 9541 4P 0700, разработанный и произведенный во Франции, что является гарантией европейского качества и надежности. Эта модель относится к серии AT2 и предназначена для работы в составе горелочных устройств на дизельном топливе. Ключевой особенностью насоса является наличие двух режимов работы (одна форсунка / два режима давления), управляемых встроенным электромагнитным клапаном. Это позволяет гибко настраивать мощность горелки, оптимизируя расход топлива и повышая эффективность всей отопительной системы. Насос поставляется полностью готовым к интеграции в двухтрубные системы подачи топлива.
Технические спецификации и рабочие параметры
Детальные характеристики модели AT2 45 C 9541 4P 0700 обеспечивают ее точную интеграцию и стабильную работу в широком диапазоне условий. Каждый параметр тщательно выверен для достижения максимальной производительности и долговечности.
- Бренд: Suntec
- Модель: AT2 45 C 9541 4P 0700
- Страна-изготовитель: Франция
- Категория: Насос для горелки
- Вид перекачиваемой жидкости: Дизельное топливо
- Эксплуатационная вязкость: Оптимальная работа в диапазоне от 2 до 12 мм²/с (сСт).
- Температура топлива: Допустимый диапазон от 0 до +60 °C непосредственно в насосе.
Производительность и давление
Насос спроектирован для обеспечения стабильной подачи топлива под заданным давлением, что является критически важным для качественного сгорания и эффективной работы горелки.
- Производительность (основная): 46 л/ч (измерено при давлении 11 бар и вязкости 5 сСт).
- Производительность (2-я ступень): 31 л/ч (измерено при давлении 11 бар и вязкости 5 сСт).
- Диапазон давления на форсунку: Регулируется в пределах от 8 до 25 бар.
- Давление на входе/выходе: 2 бар.
- Заводские установки давления: Низкое давление предустановлено на 9 бар, высокое — на 22 бар.
- Высота всасывания: Максимальный вакуум 0,45 бар для предотвращения кавитации и отделения воздуха от топлива.
Конструктивные особенности и монтаж
Продуманная конструкция насоса Suntec AT2 обеспечивает простоту установки и обслуживания, а также высокую надежность всех механических узлов.
- Метод установки: Втулочное крепление, диаметр втулки ∅ 32 мм.
- Диаметр оси (вала): 8 мм, конструкция с одной полостью.
- Направление вращения вала: Модификация A — вращение по часовой стрелке (если смотреть со стороны вала), с правым расположением выхода на форсунку.
- Скорость вращения: Номинальная — 2850 об/мин, максимальная — 3600 об/мин.
- Вращающий момент: 0.1 Н·м.
- Класс пылевлагозащиты: IP 54, обеспечивающий защиту от пыли и водяных брызг.
- Подключения:
- Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба, 6.35 мм).
- Выход на форсунку: ⅛ дюйма (3.175 мм).
- Порты для манометра и вакуумметра: ⅛ дюйма (3.175 мм).
- Конфигурация байпаса: Заглушка байпаса (P) установлена в обратной линии для работы в двухтрубной системе. Для перехода на однотрубную систему заглушку необходимо снять с помощью шестигранного ключа.
Электромагнитный клапан и система фильтрации
- Функция клапана: Встроенный ЭМК отвечает за регулировку давления, переключая режимы работы.
- Напряжение питания клапана: Универсальное, поддерживает 220-240В, 110-120В или 24В.
- Потребляемая мощность клапана: 9 Вт.
- Максимальное давление клапана: 25 бар.
- Сетчатый фильтр: Встроенный фильтр с размером ячейки 150 мкм и открытой областью 6 см² для эффективной очистки топлива.
Совместимость и аналоги
Данная модель может служить заменой или является аналогом для насоса Suntec ATU V 45 L 9860 6P 0700I, что упрощает подбор комплектующих при ремонте или модернизации оборудования.
Компания Промэлектроника — официальный дилер Suntec. sales@prom-elec.com
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | A: вращение по часовой стрелке / форсунка справа |
Серия насоса | AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в л Тип модели |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
