Suntec AP2 65 C 9511 4P 0700

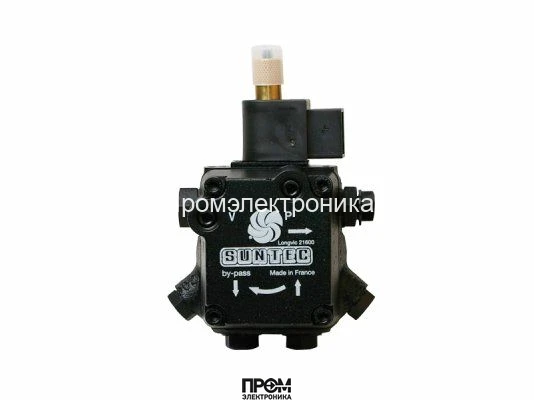

Топливный насос для горелки Suntec AP2 65 C 9511 4P 0500
Представляем высокотехнологичный двухступенчатый топливный насос Suntec AP2 65 C 9511 4P 0500, разработанный и произведенный во Франции. Эта модель является ключевым элементом для построения эффективных и надежных систем подачи дизельного топлива в промышленных и бытовых горелках. Насос серии AP спроектирован для работы в двух режимах давления (высокое/низкое) без функции запорного клапана, что обеспечивается внешним электромагнитным клапаном. Его конструкция гарантирует стабильную производительность и точную регулировку, отвечая самым строгим требованиям к современному отопительному оборудованию.
Назначение и область применения
Насос Suntec AP2 65 C предназначен для перекачивания дизельного топлива в жидкотопливных горелках высокого давления. Благодаря двухступенчатой конструкции, он идеально подходит для систем, требующих работы на двух различных уровнях давления, например, для модулируемых или двухступенчатых горелок. Интегрированный электромагнитный клапан управляет переключением между ступенями давления, обеспечивая гибкость в эксплуатации и оптимизацию процесса сгорания топлива. Модель используется в отопительных котлах, теплогенераторах и промышленных установках.
Ключевые технические характеристики
- Бренд: Suntec
- Модель: AP2 65 C 9511 4P 0500
- Страна-изготовитель: Франция
- Тип насоса: 2-ступенчатая модель с электромагнитным клапаном для регулировки давления.
- Перекачиваемая жидкость: Дизельное топливо.
- Эксплуатационная вязкость: от 2 до 12 мм²/с (сСт).
Производительность и давление
- Производительность (при 11 бар, 5 сСт): 84 л/ч.
- Производительность для 2-й ступени (при 11 бар, 5 сСт): 64, 84 л/ч.
- Диапазон давления на форсунку: от 8 до 25 бар.
- Заводские установки давления: Низкое - 9 бар, Высокое - 22 бар.
- Максимальное давление на входе/выходе: 2 бар.
- Высота всасывания: Максимальный вакуум 0,45 бар для предотвращения кавитации и отделения воздуха от топлива.
Электрические параметры
- Напряжение электромагнитного клапана: Универсальное исполнение для 220-240 В, 110-120 В или 24 В.
- Потребляемая мощность ЭМ клапана: 9 Вт.
- Максимальное давление ЭМ клапана: 25 бар.
- Класс пылевлагозащиты: IP54, обеспечивает надежную защиту от пыли и брызг воды.
Механические параметры и подключения
- Метод установки: Втулочное крепление, диаметр ∅ 32 мм.
- Диаметр вала: 8 мм, конструкция с одной полостью.
- Направление вращения (со стороны вала): C - против часовой стрелки, выход на форсунку слева.
- Номинальная скорость вращения: 2850 об/мин.
- Максимальная скорость вращения: 3600 об/мин.
- Вращающий момент: 0,12 Н·м.
- Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба), 6,35 мм.
- Выход на форсунку: ⅛ дюйма, 3,175 мм.
- Порты для манометра и вакуумметра: ⅛ дюйма, 3,175 мм.
Конструктивные особенности и монтаж
Модель AP2 65 C 9511 4P 0500 поставляется с предустановленной заглушкой байпаса (индекс "P") для использования в двухтрубной системе. Для перехода на однотрубную систему необходимо снять заглушку из обратной линии с помощью шестигранного ключа. Встроенный сетчатый фильтр с размером ячейки 150 µм и открытой областью 6 см² эффективно защищает прецизионные компоненты насоса и форсунку от загрязнений, продлевая срок службы всей топливной системы. Функция клапана заключается в регулировке давления без выполнения запорной функции, которая возлагается на внешний ЭМ клапан.
Компания Промэлектроника — официальный дилер Suntec. sales@prom-elec.com
Бренды | Suntec |
Страна производства | Франция |
Вид перекачиваемой жидкости | дизельное топливо |
Серия насоса | AP: 2-ступенчатая модель (одна форсуночная линия и два режима давления), без запорной функции |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
