Suntec AN V 77 A 7203 2P

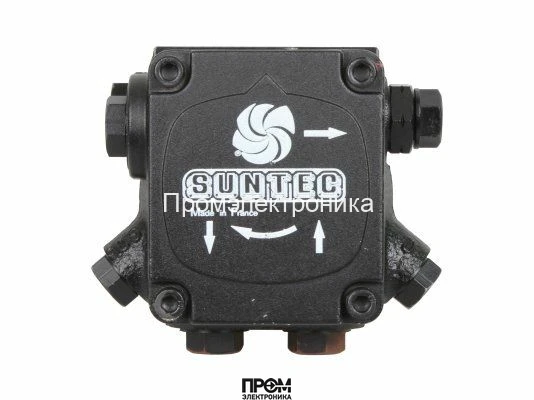

Топливный насос Suntec AN V 77 A 7203 2P для жидкотопливных горелок
Топливный насос Suntec AN V 77 A 7203 2P — это высокоэффективное и надежное устройство французского производства, предназначенное для использования в системах подачи топлива современных жидкотопливных горелок. Модель разработана для работы с дизельным топливом и биодизелем, обеспечивая стабильную и точную подачу к форсунке. Благодаря передовым конструктивным решениям и качественным материалам, насос гарантирует долговечность и безотказность в эксплуатации, что делает его оптимальным выбором для отопительного и промышленного оборудования.
Область применения и назначение
Насос модели AN V 77 A 7203 2P является ключевым компонентом систем сжигания жидкого топлива. Его основная задача — забор топлива из бака, повышение его давления до заданного уровня и подача на форсунку горелки для последующего распыления и сжигания. Данная модель широко применяется в бытовых и промышленных горелках, включая оборудование марки Riello, для которой она является штатной модификацией.
Ключевые технические характеристики
- Бренд: Suntec
- Модель: AN V 77 A 7203 2P
- Страна-изготовитель: Франция
- Категория: Насос для горелки
- Совместимые жидкости: Биодизель, Дизельное топливо
- Эксплуатационная вязкость: от 2 до 75 мм²/с (сСт)
Производительность и давление
- Диапазон давления на форсунку: 10 – 20 Бар
- Заводские установки давления: 14 Бар
- Производительность (2-я ступень при 11 бар, 5 сСт): 108 л/ч
- Максимальное давление на входе/выходе: 2 бар
- Высота всасывания: до 0,45 бар вакуума для предотвращения кавитации
Конструктивные особенности
- Метод установки: Втулочное крепление, ∅ 54 мм
- Диаметр вала: 8 мм, конструкция с одной полостью
- Направление вращения (со стороны вала): A (по часовой стрелке), выход на форсунку справа
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.14 Н·м
Подключения и порты
- Всасывающая и обратная линия: ¼″ NPTF (коническая резьба)
- Выход на форсунку: ⅛″
- Порт манометра: ⅛″
- Порт вакуумметра: ⅛″
Функционал и система фильтрации
Насос относится к серии AN, что означает наличие встроенного клапана, выполняющего две ключевые функции: регулировку давления и запирание. Это обеспечивает точное поддержание рабочего давления и мгновенное прекращение подачи топлива при остановке горелки, предотвращая капельное вытекание и образование нагара. Модель адаптирована для работы как в однотрубной, так и в двухтрубной системе. Для двухтрубной конфигурации в обратную линию установлена заглушка байпаса (индекс P), которую можно легко извлечь шестигранным ключом для перехода на однотрубную схему.
Для защиты прецизионных компонентов насоса и форсунки от загрязнений предусмотрен встроенный сетчатый фильтр с большой площадью фильтрации.
- Открытая область сетчатого фильтра: 20 см²
- Размер ячейки фильтра: 150 µм
Модификации и совместимость
Данная модель имеет полную совместимость и является оригинальной комплектующей для горелок Riello под артикулом Riello AN V 77 A 7203 2P, что гарантирует идеальную интеграцию и соответствие всем рабочим параметрам оборудования.
Компания Промэлектроника — официальный дилер Suntec. По вопросам приобретения и консультаций обращайтесь: sales@prom-elec.com
Метод установки | Втулочное ∅ 54 мм |
Направление вращения вала (со стороны вала) | A: вращение по часовой стрелке / форсунка справа |
Серия насоса | AN: базовый клапан с функцией запирания |
Тип модели | Базовая |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
