Suntec AN 77 C 7275 2P

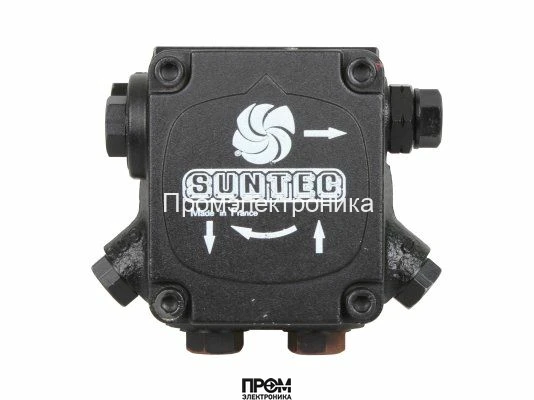

Топливный насос для горелки Suntec AN 77 C 7275 2P
Топливный насос Suntec AN 77 C 7275 2P — это высокотехнологичный компонент, произведенный во Франции, предназначенный для обеспечения стабильной и точной подачи дизельного топлива в горелочные устройства. Данная модель является неотъемлемой частью современных систем отопления и промышленных установок, где требуется надежность и эффективность. Насос разработан для работы с дизельным топливом в широком диапазоне вязкости, что делает его универсальным решением для различных условий эксплуатации. Его конструкция обеспечивает не только подачу топлива под давлением, но и выполняет критически важную функцию запирания для предотвращения неконтролируемой утечки топлива после остановки горелки.
Выбор оригинального насоса Suntec гарантирует долговечность оборудования, оптимальный режим сгорания топлива и, как следствие, высокий КПД всей системы. Модель AN 77 C 7275 2P спроектирована для легкой интеграции и обслуживания, что подтверждается стандартными размерами фланцевого крепления и портов подключения.
Ключевые преимущества и особенности
- Высокая производительность: Обеспечивает подачу до 108 литров в час, что подходит для горелок средней мощности.
- Функция запирания: Встроенный клапан регулировки давления выполняет функцию отсечки, обеспечивая безопасность и чистоту работы горелки.
- Европейское качество: Производство во Франции (Suntec) является залогом строгого контроля качества и использования передовых материалов.
- Универсальность монтажа: Насос поставляется с предустановленной заглушкой байпаса для двухтрубной системы, но может быть легко перенастроен для однотрубной системы.
- Встроенная фильтрация: Сетчатый фильтр с размером ячейки 150 мкм эффективно защищает форсунку и клапан от загрязнений, продлевая срок службы всей топливной аппаратуры.
Подробные технические характеристики
Детальные параметры модели Suntec AN 77 C 7275 2P подтверждают ее профессиональное назначение и соответствие высоким отраслевым стандартам.
Производительность и гидравлические параметры
- Вид перекачиваемой жидкости: Дизельное топливо
- Производительность (при 11 бар, 5 сСт): 108 л/ч
- Диапазон давления на форсунку: 10 - 20 Бар
- Заводские установки давления: 14 Бар
- Эксплуатационная вязкость: 2 - 75 мм²/с (сСт)
- Максимальное давление на входе/выходе: 2 бар
- Высота всасывания: Макс. 0,45 бар вакуума (для предотвращения дегазации топлива)
Конструкция и механические параметры
- Бренд / Производитель: Suntec
- Модель: AN 77 C 7275 2P
- Страна-изготовитель: Франция
- Диаметр оси (вала): 8 мм
- Направление вращения вала (со стороны вала): C (против часовой стрелки), выход на форсунку слева
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0,14 Н.м
- Конструкция вала: Одна полость
Подключения и монтаж
- Метод установки: Фланцевое крепление ∅ 54 мм
- Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба) - 6,35 мм
- Выход на форсунку: ⅛ дюйма - 3,175 мм
- Порт манометра: ⅛ дюйма - 3,175 мм
- Порт вакуумметра: ⅛ дюйма - 3,175 мм
- Заглушка байпаса: Установлена в обратную линию (P) для двухтрубной системы. Снимается шестигранным ключом для перехода на однотрубную.
Система фильтрации
- Тип фильтра: Сетчатый, встроенный
- Размер отверстия сетки: 150 µм
- Открытая область сетки: 20 см²
Расшифровка артикула модели AN 77 C 7275 2P
- AN: Серия насоса. Базовая модель с клапаном, совмещающим функции регулировки давления и запирания.
- 77: Код, обозначающий конструкцию корпуса и вала.
- C: Направление вращения вала — против часовой стрелки.
- 7275: Внутренний код модификации производителя.
- 2P: Указывает на предустановленную заглушку байпаса (P) для двухтрубной системы.
Компания Промэлектроника — официальный дилер Suntec (sales@prom-elec.com).
Метод установки | Фланцевое ∅ 54 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Серия насоса | AN: базовый клапан с функцией запирания |
Тип модели | Базовая |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
