Suntec AN 67 C 7233 4P

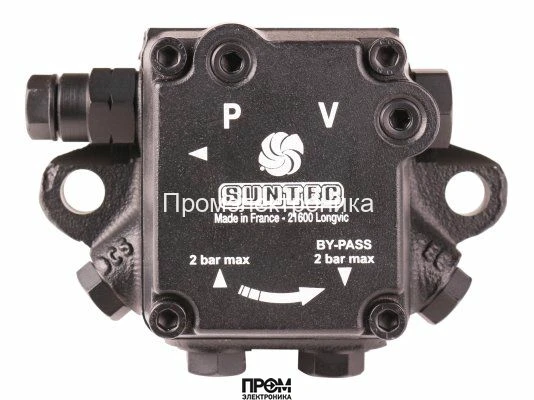

Топливный насос Suntec AN 67 C 7233 4P для дизельных горелок
Топливный насос Suntec AN 67 C 7233 4P – это высокотехнологичное устройство, произведенное во Франции, предназначенное для использования в системах сжигания дизельного топлива. Данная модель относится к базовой серии AN, которая зарекомендовала себя как надежное решение для бытовых и коммерческих горелок. Насос оснащен встроенным клапаном, выполняющим две ключевые функции: точную регулировку давления подачи топлива на форсунку и мгновенное запирание магистрали, что гарантирует чистое отключение горелки без капель и догорания. Конструкция насоса оптимизирована для двухтрубных систем, о чем свидетельствует предустановленная на заводе заглушка байпаса (индекс P).
Модель разработана для работы с дизельным топливом в широком диапазоне вязкости и обеспечивает стабильную производительность при высоких скоростях вращения. Фланцевое крепление стандарта ∅ 54 мм делает его совместимым с большинством современных горелок. Направление вращения вала против часовой стрелки (индекс C) с левосторонним расположением выхода на форсунку является важной монтажной характеристикой.
Подробные технические характеристики насоса Suntec AN 67 C 7233 4P
- Бренд / Производитель: Suntec (Франция) – мировой лидер в производстве компонентов для горелочных систем, синоним качества и долговечности.
- Модель: AN 67 C 7233 4P, также известна под альтернативными артикулами 2590101, 04043320, 65322962.
- Модификация: Riello AN 67 C 7233 4P, что подтверждает совместимость и использование в горелках данного производителя.
- Категория: Насос для горелки, предназначен для подачи топлива от бака к форсунке.
- Вид перекачиваемой жидкости: Дизельное топливо.
- Эксплуатационная вязкость: Оптимальная работа в диапазоне от 2 до 75 мм²/с (сСт).
Производительность и давление
- Диапазон давления на форсунку: Регулируется в пределах от 10 до 20 Бар, что позволяет точно настроить факел распыла.
- Заводские установки давления: Насос поставляется с предустановленным давлением 14 Бар для быстрого ввода в эксплуатацию.
- Производительность: 79 л/ч (при давлении 11 бар и вязкости 5 сСт), обеспечивает достаточный поток для горелок средней мощности.
- Максимальное давление на входе и выходе: 2 бар.
- Высота всасывания: Допускается вакуум до 0,45 бар для предотвращения кавитации и отделения воздуха от топлива.
Механические и конструктивные параметры
- Направление вращения вала: C – против часовой стрелки (если смотреть со стороны вала), выход на форсунку расположен слева.
- Скорость вращения: Номинальная – 2850 об/мин, максимальная – 3600 об/мин.
- Диаметр оси (вала): 8 мм, стандартный размер для сопряжения с двигателем горелки.
- Конструкция вала: Одна полость.
- Вращающий момент: 0,12 Н·м.
- Метод установки: Фланцевое крепление диаметром ∅ 54 мм.
- Функция клапана (Серия AN): Интегрированный клапан для регулировки давления и выполнения функции запирания (shut-off).
Подключения и фильтрация
- Всасывающая и обратная линия: Резьбовое соединение ¼ дюйма NPTF (коническая), что соответствует 6,35 мм.
- Выход на форсунку: Резьбовое соединение ⅛ дюйма (3,175 мм).
- Порты для измерительных приборов: Предусмотрены отдельные порты для манометра и вакуумметра (⅛ дюйма - 3,175мм) для контроля работы системы.
- Сетчатый фильтр: Встроенный фильтр с размером ячейки 150 µм и открытой областью 6 см² для защиты форсунки от загрязнений.
- Заглушка байпаса (P): Установлена в обратную линию для работы в двухтрубной системе. Для перехода на однотрубную систему заглушку необходимо снять с помощью шестигранного ключа.
Компания Промэлектроника – официальный дилер Suntec. sales@prom-elec.com
Бренды | Suntec |
Страна производства | Франция |
Вид перекачиваемой жидкости | дизельное топливо, мазут |
Серия насоса | AN: базовый клапан с функцией запирания |
Тип модели | Базовая |
Метод установки | Фланцевое ∅ 54 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
