Suntec AN 57 A 7243 4P

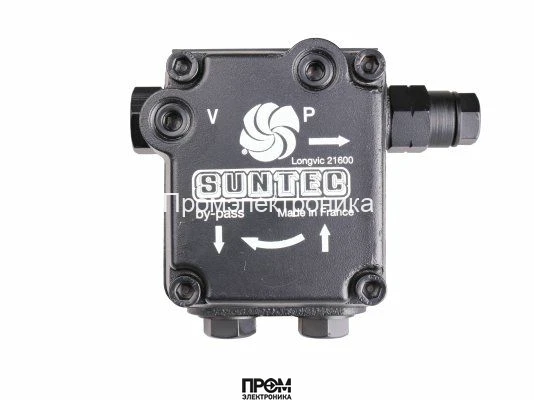

Топливный насос Suntec AN 57 A 7243 4P для дизельных горелок
Представляем шестеренчатый топливный насос Suntec AN 57 A 7243 4P, произведенный во Франции. Эта базовая модель разработана для использования в системах подачи дизельного топлива для бытовых и коммерческих горелок малой мощности. Насос обеспечивает стабильную подачу топлива под давлением, а встроенный клапан с функцией запирания гарантирует чистое и безопасное прекращение горения. Модель AN 57 A 7243 4P является эталоном надежности и эффективности, что подтверждается многолетним опытом эксплуатации в отопительных системах по всему миру.
Конструкция насоса оптимизирована для работы в двухтрубных системах, о чем свидетельствует предустановленная заглушка байпаса (индекс P в маркировке). При необходимости насос легко адаптируется для однотрубной системы путем снятия заглушки. Высокое качество материалов и точность изготовления гарантируют длительный срок службы и минимальные эксплуатационные расходы.
Общие технические характеристики
- Бренд: Suntec
- Модель: AN 57 A 7243 4P
- Категория: Насос для горелки
- Страна-изготовитель: Франция
- Тип модели: Базовая, серия AN (с функцией регулировки давления и запирания)
- Перекачиваемая жидкость: Дизельное топливо
Производительность и рабочее давление
Насос демонстрирует стабильные показатели производительности, что критически важно для поддержания эффективности работы горелочного устройства. Параметры давления точно настраиваются в заданном диапазоне для оптимального сгорания топлива.
- Производительность (при 11 бар и вязкости 5 сСт): 55 л/ч
- Диапазон регулировки давления на форсунку: 7 – 14 Бар
- Заводская установка давления: 9 Бар
- Максимальное давление на входе/выходе: 2 бар
- Максимальное разрежение на входе (высота всасывания): 0,45 бар вакуума, что предотвращает выделение воздуха из топлива и кавитацию.
Механические и монтажные параметры
Продуманная конструкция обеспечивает простоту установки и совместимость с широким спектром горелок. Направление вращения вала является ключевым параметром при подборе и монтаже.
- Направление вращения (вид со стороны вала): A - по часовой стрелке
- Расположение выхода на форсунку: Справа
- Метод установки: Фланцевое соединение ∅ 54 мм
- Диаметр вала: 8 мм
- Конструкция вала: Одна полость
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0,10 Н.м
Гидравлические соединения и порты
Стандартизированные резьбовые соединения NPTF обеспечивают герметичность и надежность гидравлической системы.
- Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба), что соответствует ~6,35 мм
- Выход на форсунку: ⅛ дюйма, что соответствует ~3,175 мм
- Порт для манометра: ⅛ дюйма (~3,175 мм) для контроля давления на выходе
- Порт для вакуумметра: ⅛ дюйма (~3,175 мм) для контроля разрежения на входе
Особенности конструкции и эксплуатации
- Функция клапана: Встроенный клапан обеспечивает точную регулировку давления и выполняет функцию запирания (отсечки), предотвращая капание топлива из форсунки после остановки горелки.
- Система байпаса: Модель поставляется с установленной заглушкой байпаса (маркировка P) для работы в двухтрубной системе. Для перехода на однотрубную систему необходимо снять заглушку с помощью шестигранного ключа и установить стальную пробку с шайбой в порт обратной линии.
- Встроенный фильтр: Сетчатый фильтр с большой открытой областью (6 см²) и размером ячейки 150 µм эффективно защищает прецизионные детали насоса и форсунку от загрязнений.
- Эксплуатационная вязкость: Насос рассчитан на работу с топливом вязкостью от 2 до 75 мм²/с (сСт).
Компания Промэлектроника - официальный дилер Suntec. sales@prom-elec.com
Метод установки | Фланцевое ∅ 54 мм |
Направление вращения вала (со стороны вала) | A: вращение по часовой стрелке / форсунка справа |
Серия насоса | AN: базовый клапан с функцией запирания |
Тип модели | Базовая |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
