Suntec ALE V 35 C 9317 6P 0700

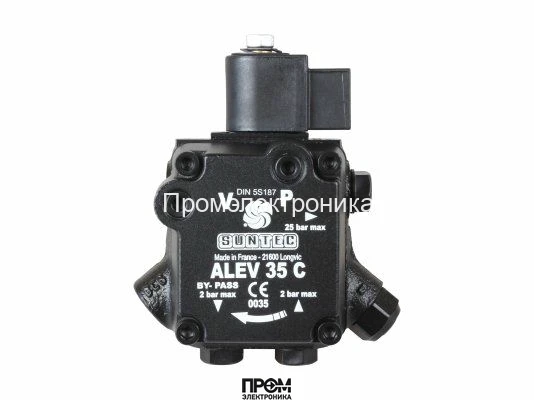

Топливный насос для горелки Suntec ALE V 35 C 9317 6P 0700
Представляем жидкотопливный насос Suntec ALE V 35 C 9317 6P 0700 – высокотехнологичное устройство, разработанное во Франции для современных отопительных систем и горелочных устройств. Эта одноступенчатая модель с блокирующим электромагнитным клапаном предназначена для перекачивания дизельного топлива и биодизеля, обеспечивая стабильную и надежную работу горелки. Насос серии ALE оснащен запорной функцией и устройством сброса давления в линии форсунки, что гарантирует мгновенное и чистое отсечение подачи топлива при остановке, предотвращая каплеобразование и повышая общую эффективность системы.
Ключевые особенности и применение
Насос Suntec ALE V 35 C является оптимальным решением для горелок малой и средней мощности. Его конструкция обеспечивает легкую интеграцию в однотрубные и двухтрубные системы подачи топлива. Благодаря высокому качеству материалов и точности сборки, устройство демонстрирует долговечность и минимальные требования к обслуживанию. Модель может служить прямой заменой или аналогом для насоса Suntec AU V 47 L 9877 6P 0700, что упрощает модернизацию существующих систем.
Технические характеристики и параметры
- Бренд: Suntec
- Модель: ALE V 35 C 9317 6P 0700
- Страна-изготовитель: Франция
- Категория: Насос для горелки
- Тип модели: 1-ступенчатая с электромагнитным клапаном
- Совместимые жидкости: Дизельное топливо, Биодизель
Производительность и давление
Насос спроектирован для обеспечения точной и стабильной подачи топлива к форсунке, что является критически важным для качественного сгорания.
- Производительность: 40 л/ч (при давлении 11 бар и вязкости 5 сСт)
- Диапазон давления на форсунку: регулируемый от 8 до 15 Бар
- Заводская установка давления: 9 Бар
- Максимальное давление на входе/выходе: 2 бар
- Давление открытия перепускного клапана: 3.5 Бар
- Функция клапана: Регулировка давления для точной настройки работы горелки
Конструкция и монтаж
Продуманная конструкция насоса обеспечивает простоту установки и надежность в эксплуатации. Направление вращения вала и расположение форсуночной линии четко определены для предотвращения ошибок при монтаже.
- Метод установки: Втулочное крепление, ∅ 32 мм
- Диаметр вала (оси): 8 мм, конструкция с одной полостью
- Направление вращения вала: Против часовой стрелки (со стороны вала), форсунка слева (маркировка "C")
- Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба), 6,35 мм
- Выход на форсунку: ⅛ дюйма, 3,175 мм
- Порты для измерительных приборов: Порты для манометра и вакуумметра - ⅛ дюйма (3,175 мм)
- Конфигурация системы: Заглушка байпаса (P) предустановлена в обратной линии для двухтрубной системы. Для однотрубной системы заглушку необходимо снять с помощью шестигранного ключа.
Электромагнитный клапан (ЭМК)
Встроенный электромагнитный клапан выполняет ключевую роль в управлении подачей топлива, обеспечивая функцию блокировки и сброса давления.
- Напряжение питания ЭМК: 220-240В, 110-120В или 24В (в зависимости от модификации)
- Потребляемая мощность ЭМК: 9 Вт
- Максимальное давление ЭМК: 15 Бар
Эксплуатационные параметры и фильтрация
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.10 Н·м
- Эксплуатационная вязкость: от 2 до 12 мм²/с (сСт)
- Высота всасывания: Максимальный вакуум 0,45 бар для предотвращения выделения воздуха из топлива
- Встроенный сетчатый фильтр:
- Размер ячейки: 150 µм
- Открытая область: 6 см²
- Класс пылевлагозащиты: IP 41
Компания "Промэлектроника" является официальным дилером продукции Suntec. Для консультаций и заказа обращайтесь по адресу: sales@prom-elec.com
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Серия насоса | ALE: блокирующий электромагнитный клапан с запорной функцией и устройством сброса давления в линии ф |
Тип модели | 1 ступенчатая с электромагнитным клапаном |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
