Артикул: ALE 35 C 9334 4P 0700

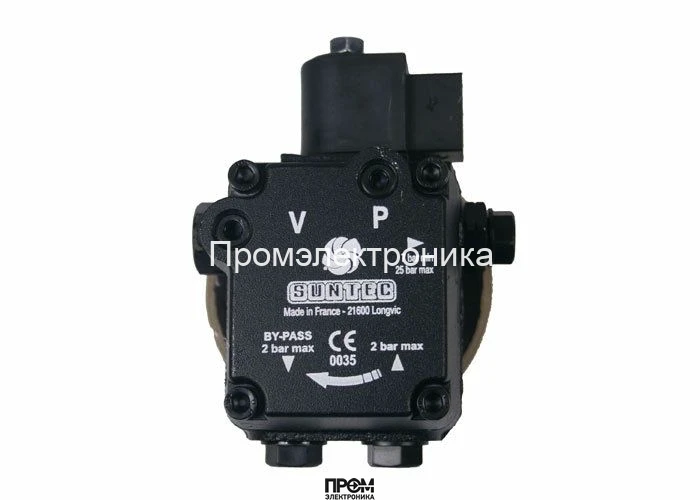

Suntec ALE 35 C 9334 4P 0700

Категория: Насосы для горелок

Описание

Топливный насос Suntec ALE 35 C 9334 4P 0700 оснащен блокирующим электромагнитным клапаном с обратным клапаном, который обеспечивает запирание потока и сброс давления в форсуночной линии. Применяется для комплектации жидкотопливных горелок с одноступенчатым регулированием мощности. Давление подачи регулируется в диапазоне 8-15 бар.

Особенности серии ALE:

одноступенчатая модель с электромагнитным клапаном;
использование в системах с одной или двумя трубами;
для дизтоплива вязкостью 2-12 сСт.

Основные отличия модели:

вращение приводной оси против часовой стрелки;
левосторонний выход к форсунке;
стандартное втулочное соединение, ∅ 32 мм;
производительность – 40 л/ч (11 бар/5 сСт).

Конструкция и монтаж

В базовой сборке насос готов к двухтрубному подключению. В отверстие слива топлива вкручена заглушка байпаса. Её необходимо заменить на глухую заглушку, перекрыв слив, при использовании насоса в системе без обратной линии.

Основной рабочий узел – шестеренчатый механизм, который засасывает топливо из бака, пропускает через фильтр на 150 µм и перемещает к форсунке под заданным давлением. Регулировочный клапан настроен на заводе на 9 бар. Параметры напора можно отрегулировать с помощью винтового регулятора. Электромагнитный клапан размещен в форсуночной линии, что обеспечивает его быстрое срабатывание.

Насос имеет стандартное втулочное соединение с двигателем ∅ 32 мм по EN225, что расширяет возможности его применения.

Основные достоинства:

встроенный э/м клапан для автоматизации подачи топлива;
для систем с одной и двумя трубами;
износостойкий шестеренчатый механизм;
сетчатый фильтр для защиты шестерней от износа и порчи;
уровень пыле-, влагозащиты – IP 54;
универсальная посадка;
порты для измерительных устройств.

Топливный насос Suntec ALE 35 C 9334 4P 0700 испытан, настроен и готов к эксплуатации.

Характеристики

Вид перекачиваемой жидкости: дизельное топливо, керосин
Серия насоса: ALE: блокирующий электромагнитный клапан с запорной функцией и устройством сброса давления в линии ф
Тип модели: 1 ступенчатая с электромагнитным клапаном
Метод установки: втулочное ∅ 32 мм
Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
Вес: 1.1 кг

Отзывы (0)

Топливные насосы в горелках

Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации

Введение

Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.

Виды топлива

Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.

Направление вращения вала

Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).

Сферы применения топливных насосов

Топливные насосы находят свое применение в различных отраслях, таких как:

Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
Авиация: топливные насосы устанавливаются на самолетах и вертолетах
Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.

Заключение

Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
