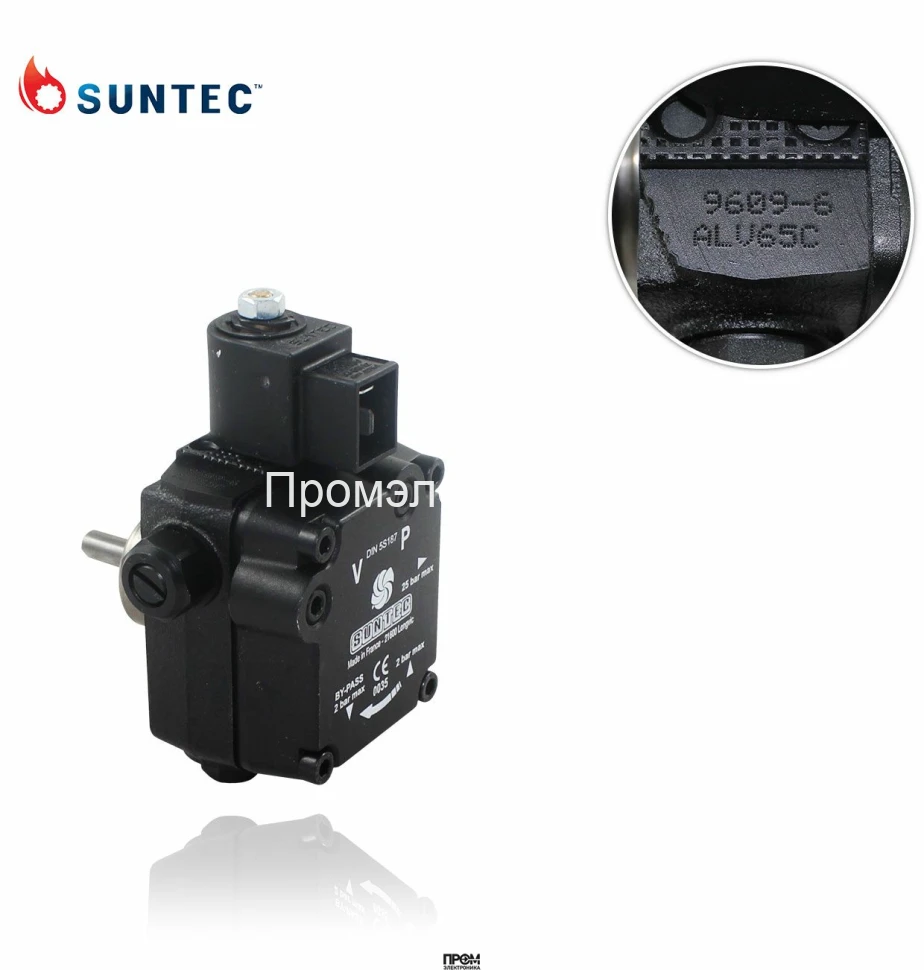

Suntec AL V 65 C 9609 6P без фитингов
Топливный насос Suntec AL V 65 C 9609 6P для дизельных горелок
Жидкотопливный насос Suntec AL V 65 C 9609 6P представляет собой высокотехнологичное устройство, разработанное в Германии и произведенное компанией Weishaupt для использования в современных дизельных горелках малой и средней мощности. Данная модель является эталоном надежности и эффективности, обеспечивая стабильную подачу дизельного топлива в системах отопления. Конструкция насоса включает в себя одну ступень сжатия и встроенный электромагнитный клапан с функцией регулировки давления, что позволяет точно контролировать процесс сгорания и оптимизировать работу всей отопительной системы. Модификация 9609 6P поставляется с предустановленными фитингами, что значительно упрощает процесс монтажа и ввода оборудования в эксплуатацию.
Ключевые преимущества и особенности
- Высокая производительность: Способен перекачивать до 80 литров дизельного топлива в час при давлении 11 бар, что полностью покрывает потребности большинства бытовых и коммерческих горелок.
- Встроенный ЭМ клапан: Интегрированный электромагнитный клапан обеспечивает функцию быстрой отсечки и регулировки давления, повышая безопасность и эффективность работы горелки.
- Немецкое качество: Производство в Германии (Weishaupt) гарантирует высочайшее качество сборки, долговечность компонентов и соответствие строгим европейским стандартам.
- Универсальность монтажа: Насос предназначен для двухтрубной системы (заглушка байпаса установлена), но может быть легко перенастроен для однотрубной системы путем снятия заглушки. Втулочное крепление ∅ 32 мм является стандартным для большинства горелок.
- Надежная защита: Класс пылевлагозащиты IP 54 обеспечивает защиту внутренних компонентов от пыли и водяных брызг, гарантируя стабильную работу в условиях котельной.
Технические характеристики модели AL V 65 C 9609 6P (Код: 601860)
Гидравлические параметры
- Вид перекачиваемой жидкости: Дизельное топливо
- Производительность (при 11 бар, вязкость 5 сСт): 80 л/ч
- Диапазон эксплуатационной вязкости: от 2 до 12 мм²/с (сСт)
- Температура топлива в насосе: от 0 до +60 °C
- Диапазон давления на форсунку: от 8 до 15 бар
- Заводская установка давления: 9 бар
- Максимальное давление на входе/обратной линии: 2 бар
- Максимальная высота всасывания: 0,45 бар вакуума (для предотвращения кавитации)
Механические и электрические параметры
- Тип модели: 1-ступенчатая с электромагнитным клапаном
- Направление вращения вала (со стороны вала): C (против часовой стрелки), выход на форсунку слева
- Диаметр оси (вала): 8 мм
- Метод установки: Втулочное крепление ∅ 32 мм
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.12 Н·м
- Напряжение электромагнитного клапана: Универсальное (220-240В / 110-120В / 24В)
- Потребляемая мощность ЭМ клапана: 9 Вт
- Класс пылевлагозащиты: IP 54
Подключения и система фильтрации
- Всасывающая и обратная линия: G ¼ дюйма (6.35 мм)
- Выход на форсунку: G ⅛ дюйма (3.175 мм)
- Порт для манометра: G ⅛ дюйма (3.175 мм)
- Порт для вакуумметра: G ⅛ дюйма (3.175 мм)
- Сетчатый фильтр: Открытая область 6 см², размер ячейки 150 мкм
- Заглушка байпаса (P): Установлена в обратной линии для двухтрубной системы
Конструкция и принцип работы
Насос Suntec AL V 65 C 9609 6P оснащен шестеренчатым механизмом, который обеспечивает стабильное всасывание и подачу топлива под давлением. Встроенный клапан регулировки давления поддерживает заданное значение на выходе к форсунке в диапазоне от 8 до 15 бар. Электромагнитная катушка управляет функцией блокировки: при подаче напряжения клапан открывает подачу топлива, а при отключении — мгновенно перекрывает ее, предотвращая капание топлива из форсунки после остановки горелки. Интегрированный сетчатый фильтр с большой площадью поверхности (6 см²) и размером ячейки 150 мкм эффективно защищает прецизионные детали насоса и форсунку от механических примесей, продлевая срок службы оборудования и снижая частоту технического обслуживания.
Компания Промэлектроника — официальный дилер продукции Suntec. Для консультаций и заказа обращайтесь: sales@prom-elec.com
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Тип модели | 1 ступенчатая с электромагнитным клапаном |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
