Suntec AL 35 C 9519 6P 0700

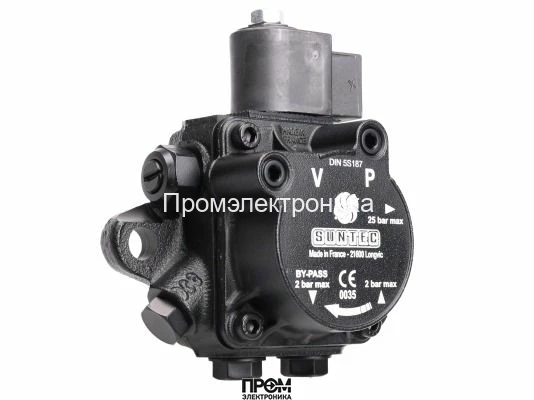

Топливный насос Suntec AL 35 C 9519 6P 0700 для дизельных горелок
Шестеренчатый топливный насос Suntec AL 35 C 9519 6P 0700 — это высоконадежное устройство французского производства, разработанное специально для подачи дизельного топлива в жидкотопливные горелки малой и средней мощности. Модель относится к серии AL, что означает наличие встроенного электромагнитного клапана с функцией блокировки, обеспечивающего точную регулировку давления и мгновенное прекращение подачи топлива. Это одноступенчатый насос, идеально подходящий для использования в двухтрубных системах отопления, где требуется стабильность и безопасность.
Область применения и назначение
Насос Suntec AL 35 C предназначен для перекачивания дизельного топлива из бака к форсунке горелочного устройства. Зубчатая пара всасывает топливо, после чего оно под давлением подается на клапан регулировки давления и далее на форсунку. Встроенный электромагнитный клапан (220-240 В) выполняет запорную функцию: в обесточенном состоянии он перекрывает линию форсунки, обеспечивая четкое и безопасное прекращение горения. Данная модель находит широкое применение в бытовых и коммерческих отопительных установках, котельном оборудовании и теплогенераторах, где требуется стабильная и контролируемая подача топлива.
Ключевые технические характеристики
- Бренд: Suntec
- Модель: AL 35 C 9519 6P 0700
- Страна-изготовитель: Франция
- Категория: Насос для горелки
- Вид перекачиваемой жидкости: Дизельное топливо
Производительность и гидравлические параметры
- Производительность: 40 л/ч (при давлении 11 бар и вязкости 5 сСт)
- Диапазон давления на форсунку: Регулируемый от 8 до 15 бар
- Заводская установка давления: 9 бар
- Давление на входе/выходе: 2 бар
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения кавитации
- Эксплуатационная вязкость: от 2 до 12 мм²/с (сСт)
- Температура топлива: от 0 до +60 °C (макс. в насосе)
Конструктивные особенности и монтаж
- Метод установки: Втулочное крепление (посадочное место ∅ 32 мм)
- Направление вращения вала: C - против часовой стрелки (со стороны вала), форсунка слева
- Диаметр вала: 8 мм, одна полость
- Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба) - 6.35 мм
- Выход на форсунку: ⅛ дюйма - 3.175 мм
- Порты для манометра и вакуумметра: ⅛ дюйма - 3.175 мм
- Класс пылевлагозащиты: IP 54
- Конфигурация системы: P - заглушка байпаса установлена для двухтрубной системы
Электромагнитный клапан и система фильтрации
- Тип модели: 1-ступенчатая с электромагнитным клапаном (Серия AL)
- Функция клапана: Регулировка давления и блокировка подачи
- Напряжение катушки ЭМ клапана: 220 - 240 В, 50/60 Гц
- Потребляемая мощность клапана: 9 Вт
- Максимальное давление электромагнитного клапана: 25 бар
- Сетчатый фильтр: Встроенный, размер ячейки 150 мкм, открытая область 6 см²
Скоростные характеристики
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.1 Н·м
Совместимость и замена
Данный насос является прямым аналогом и может использоваться для замены модели Suntec AU V 47 L 9877 6P 0700, обеспечивая полную совместимость по монтажным, гидравлическим и электрическим характеристикам.
Компания Промэлектроника — официальный дилер Suntec. По вопросам приобретения обращайтесь: sales@prom-elec.com
Бренды | Suntec |
Страна производства | Франция |
Вид перекачиваемой жидкости | дизельное топливо |
Серия насоса | AL: регулировка давления и блокировочный электромагнитный клапан с запорной функцией |
Тип модели | 1 ступенчатая с электромагнитным клапаном |
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
