Suntec AL 35 A 9596 4P 0700

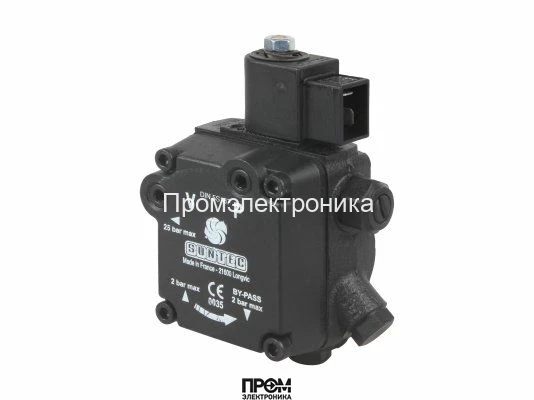

Топливный насос для горелки Suntec AL 35 A 9596 4P 0700
Одноступенчатый топливный насос Suntec AL 35 A 9596 4P 0700, произведенный во Франции, представляет собой высокотехнологичное и надежное устройство, разработанное для систем подачи дизельного топлива в бытовых и коммерческих горелках. Модель относится к серии AL, которая характеризуется наличием встроенной функции регулировки давления и интегрированного блокировочного электромагнитного клапана с запорной функцией, что обеспечивает точное управление подачей топлива и повышенную безопасность эксплуатации.
Насос спроектирован для работы с дизельным топливом в диапазоне эксплуатационной вязкости от 2 до 12 мм²/с (сСт) и при температуре от 0 до +60 °C. Благодаря продуманной конструкции и качественным материалам, устройство гарантирует стабильную и долговечную работу отопительного оборудования.
Ключевые эксплуатационные характеристики
- Бренд: Suntec
- Модель: AL 35 A 9596 4P 0700
- Страна-изготовитель: Франция
- Категория: Насос для горелки
- Вид топлива: Дизельное топливо
- Класс защиты: IP 54
Производительность и давление
Насос демонстрирует стабильные показатели производительности, что является критически важным для эффективного сгорания топлива и поддержания КПД горелки. Заводская настройка давления на форсунку составляет 9 бар, при этом диапазон регулировки позволяет настраивать давление от 8 до 15 бар для оптимальной адаптации к требованиям конкретной системы.
- Производительность (при 11 бар, 5 сСт): 40 л/ч
- Диапазон давления на форсунку: от 8 до 15 бар
- Заводская установка давления: 9 бар
- Давление на входе/выходе: 2 бар
- Максимальная высота всасывания: до 0,45 бар вакуума
Конструкция и монтаж
Модель AL 35 A 9596 4P 0700 имеет продуманную конструкцию для легкой интеграции и обслуживания. Монтаж осуществляется через стандартное втулочное соединение диаметром 32 мм. Направление вращения вала — по часовой стрелке (A), если смотреть со стороны вала, при этом выход на форсунку расположен справа. Насос поставляется настроенным для двухтрубной системы, о чем свидетельствует установленная заглушка байпаса (P) в обратной линии.
- Метод установки: Втулочное ∅ 32 мм
- Диаметр вала: 8 мм
- Конструкция вала: Одна полость
- Направление вращения вала (A): По часовой стрелке, форсунка справа
- Всасывающая и обратная линия: ¼ дюйма NPTF (6.35 мм)
- Выход на форсунку: ⅛ дюйма (3.175 мм)
- Порты для манометра и вакуумметра: ⅛ дюйма (3.175 мм)
- Установка заглушки байпаса (P): Установлена для двухтрубной системы
Электромагнитный клапан и система фильтрации
Встроенный электромагнитный клапан работает от сети 220-240 В (50/60 Гц) и обладает низким энергопотреблением в 9 Вт. Он выполняет функцию мгновенного перекрытия подачи топлива, обеспечивая чистое отключение горелки без капель и дыма. Максимальное давление, которое выдерживает клапан, составляет 25 бар. Для защиты прецизионных компонентов насоса и форсунки от загрязнений предусмотрен встроенный сетчатый фильтр с размером ячейки 150 мкм и большой открытой областью 6 см².
- Напряжение ЭМ клапана: 220 - 240 В, 50/60 Гц
- Потребление ЭМ клапана: 9 Вт
- Функция клапана: Регулировка давления и блокировка
- Сетчатый фильтр: 150 мкм, открытая область 6 см²
Совместимость и замена
Данная модель является прямым аналогом и может использоваться для замены насоса Suntec AU V 47 R 9876 6P 0700, обеспечивая полную совместимость по установочным размерам и рабочим характеристикам.
Компания Промэлектроника — официальный дилер Suntec (sales@prom-elec.com).
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | A: вращение по часовой стрелке / форсунка справа |
Серия насоса | AL: регулировка давления и блокировочный электромагнитный клапан с запорной функцией |
Тип модели | 1 ступенчатая с электромагнитным клапаном |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
