Suntec AE 97 C 7296 4P

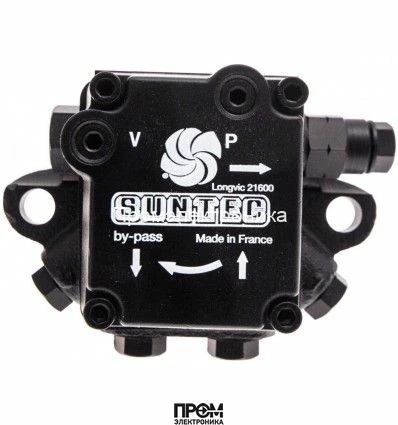

Топливный насос Suntec AE 97 C 7296 4P для дизельных горелок
Представляем топливный насос Suntec AE 97 C 7296 4P — высоконадежное устройство, разработанное во Франции для обеспечения стабильной и эффективной подачи дизельного топлива в горелочных системах. Эта модель является эталоном качества и долговечности, предназначенным для использования в бытовых и коммерческих отопительных установках. Насос серии AE представляет собой базовую модель без встроенного электромагнитного клапана, фокусируясь на основной функции — точной регулировке давления и подаче топлива на форсунку.
Конструкция насоса оптимизирована для работы в двухтрубных системах, о чем свидетельствует предустановленная заглушка байпаса (индекс 'P' в маркировке). Это обеспечивает надежную циркуляцию топлива и удаление воздуха из системы, что критически важно для бесперебойной работы горелки. Фланцевое крепление диаметром 54 мм гарантирует простую и стандартизированную интеграцию с большинством современных горелок.
Ключевые особенности и назначение
- Страна-изготовитель: Франция, гарантия европейского качества и соответствия строгим стандартам.
- Применение: Идеально подходит для дизельных горелок малой и средней мощности, где требуется надежная подача топлива без функции электромагнитного запирания.
- Тип системы: Разработан для двухтрубной системы. Заглушка байпаса установлена на заводе для упрощения монтажа.
- Регулировка давления: Оснащен клапаном, обеспечивающим точную регулировку давления подачи на форсунку без функции отсечки.
- Надежная конструкция: Модель AE 97 C 7296 4P имеет одну полость вала и вращение против часовой стрелки, что является стандартным решением для многих горелочных устройств.
Технические характеристики насоса Suntec AE 97 C 7296 4P
Производительность и параметры давления
- Производительность: 132 л/ч (измерено при давлении 11 бар и вязкости топлива 5 сСт).
- Диапазон давления на форсунку: Регулируется в пределах от 8 до 28 бар.
- Заводские установки давления: 14 бар, оптимальное значение для большинства стандартных применений.
- Давление на входе/выходе (шестеренчатая пара): 2 бар.
- Функция клапана: Регулировка давления без функции запирания.
- Высота всасывания: Максимальный вакуум 0,45 бар для предотвращения кавитации и выделения воздуха из топлива.
Механические спецификации
- Направление вращения вала (вид со стороны вала): C - против часовой стрелки. Форсуночная линия расположена слева.
- Номинальная скорость вращения: 2850 об/мин.
- Максимальная скорость вращения: 3600 об/мин.
- Вращающий момент: 0.14 Н·м.
- Конструкция вала: Одна полость.
Монтаж и подключения
- Метод установки: Фланцевое крепление ∅ 54 мм.
- Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба), что соответствует 6.35 мм.
- Выход на форсунку: ⅛ дюйма, что соответствует 3.175 мм.
- Порт манометра: ⅛ дюйма (3.175 мм) для контроля давления на выходе.
- Порт вакуумметра: ⅛ дюйма (3.175 мм) для контроля разрежения на линии всасывания.
Система фильтрации и эксплуатационные условия
- Вид перекачиваемой жидкости: Дизельное топливо.
- Сетчатый фильтр: Встроенный, с открытой областью 20 см² и размером ячейки 150 мкм для защиты прецизионных компонентов насоса.
- Эксплуатационная вязкость: от 2 до 75 мм²/с (сСт).
- Температура топлива: от 0 до +60 ºC (максимальная температура внутри насоса).
Конструктивные особенности модели
Модель Suntec AE 97 C 7296 4P относится к серии AE, что означает базовую комплектацию без соленоидного клапана. Это делает насос идеальным выбором для систем, где функция отсечки топлива реализована внешним электромагнитным клапаном. Индекс 'P' в маркировке указывает на то, что заглушка байпаса установлена в обратную линию, подготавливая насос к работе в двухтрубной конфигурации. Для перехода на однотрубную систему необходимо снять заглушку с помощью шестигранного ключа и установить стальную заглушку с шайбой в порт обратной линии.
Компания Промэлектроника — официальный дилер Suntec (sales@prom-elec.com)
Метод установки | Фланцевое ∅ 54 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Серия насоса | AE: базовая модель без функции запирания |
Тип модели | без электромагнитного клапана |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
