Suntec A2L 65 C K 9704 4P 0700

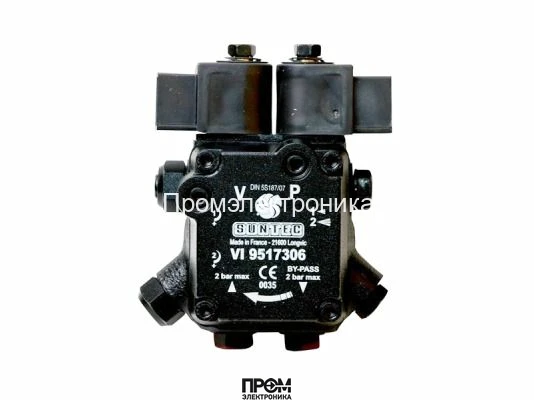

Топливный насос Suntec A2L 65 C K 9704 4P 0700 для горелок
Высокоэффективный двухступенчатый топливный насос Suntec A2L 65 C K 9704 4P 0700, произведенный во Франции, представляет собой эталон надежности и точности для современных горелочных систем. Разработанный для работы с дизельным топливом и керосином, этот насос обеспечивает стабильную подачу топлива под высоким давлением, что является ключевым фактором для эффективного и чистого сгорания в отопительных котлах и промышленных установках. Его конструкция с двумя выходами на форсунки и интегрированными электромагнитными клапанами делает его идеальным решением для двухступенчатых горелок.
Общее описание и назначение
Модель A2L 65 C является неотъемлемым компонентом жидкотопливных горелок, выполняя критически важную функцию: забор топлива из бака, его фильтрацию и последующую подачу под точно отрегулированным давлением на форсунку. Двухступенчатая конструкция гарантирует стабильность давления на выходе даже при значительных колебаниях вакуума на линии всасывания, что особенно важно для систем с длинными топливопроводами или большим перепадом высот. Встроенные электромагнитные клапаны с функцией отсечки обеспечивают мгновенное прекращение подачи топлива при выключении горелки, предотвращая каплеобразование и повышая общую безопасность эксплуатации.
Ключевые технические характеристики
- Бренд: Suntec
- Модель: A2L 65 C K 9704 4P 0700
- Страна-изготовитель: Франция
- Категория: Насос для горелки
- Тип модели: 2-ступенчатая с электромагнитным клапаном
- Серия насоса: A2L (2 выхода на форсунки, 2 встроенных отсечных электромагнитных клапана)
Рабочие параметры и производительность
- Вид перекачиваемой жидкости: Дизельное топливо, Керосин
- Эксплуатационная вязкость: от 1 до 12 мм²/с (сСт)
- Температура топлива: от 0 до +60 °C (максимальная в насосе)
- Производительность (для керосина при 11 бар, 1,8 сСт): 58 л/ч
- Диапазон давления на форсунку: от 8 до 15 бар
- Заводские установки давления: 9 бар
- Давление на входе/выходе: 2 бар
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения кавитации
Механические и конструктивные спецификации
- Направление вращения вала (со стороны вала): C (против часовой стрелки, форсунка слева)
- Метод установки: Втулочное, ∅ 32 мм
- Диаметр Оси (Вала): 8 мм
- Конструкция вала: Одна полость
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.12 Н·м
- Подключения (всасывающая и обратная линия): ¼ дюйма NPTF (коническая резьба) - 6.35 мм
- Подключения (выход на форсунку): ⅛ дюйма - 3.175 мм
- Порты для манометра и вакуумметра: ⅛ дюйма - 3.175 мм
Электромагнитный клапан и система фильтрации
- Функция клапана: Регулировка давления и отсечка подачи топлива
- Напряжение катушки ЭМ клапана: 220-240В / 110-120В / 24В (в зависимости от модификации)
- Потребляемая мощность клапана: 9 Вт
- Максимальное давление ЭМ клапана: 25 бар
- Класс пылевлагозащиты: IP 54
- Сетчатый фильтр: Открытая область 6 см², размер ячейки 150 мкм
Особенности монтажа и эксплуатации
Насос Suntec A2L 65 C обладает универсальностью монтажа и может быть сконфигурирован для работы как в однотрубной (без обратной линии), так и в двухтрубной (с обратной линией) системе. Переход между системами осуществляется путем установки или снятия специальной заглушки байпаса, которая поставляется в комплекте. Для двухтрубной системы заглушка устанавливается в порт обратной линии (размер ¼ дюйма NPTF) с помощью стандартного шестигранного ключа, что обеспечивает возврат излишков топлива в бак.
Ключевой особенностью модели является принадлежность к серии A2L. Это означает, что насос оснащен двумя независимыми выходами на форсунки и двумя встроенными отсечными электромагнитными клапанами. Такая конфигурация идеально подходит для двухступенчатых горелок, позволяя точно управлять мощностью путем активации одной или обеих форсунок. Запирающая функция клапанов гарантирует чистое и резкое прекращение горения, что минимизирует выбросы и образование сажи.
Компания "Промэлектроника" — официальный дилер продукции Suntec. Для консультаций и заказа обращайтесь: sales@prom-elec.com
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Серия насоса | A2L: 2 выхода на форсунки и два встроенных отсечных электромагнитных клапана с запирающей функцией |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
