ДУ: 25
Размер (ДхШхВ),(мм): 180x61x291
Температура (°С): до 40
Раб. давление (бар): до 16
Присоед.размер(ы): 1"
Разм.ячеек сетки (мкм): 100
Материал: Латунь
FK06-1"AA фильтр миниплюс, с редуктором, на холодную воду, 100 мкм

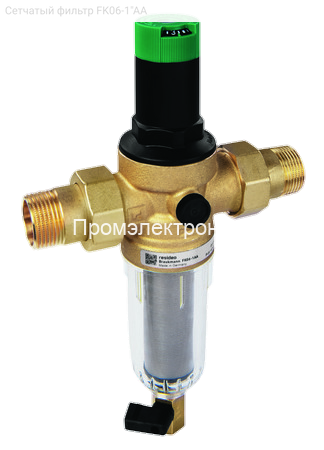

Сетчатый фильтр FK06-1"AA
Техническое описание
ХАРАКТЕРИСТИКИ:
Модель FK06 сочетает в себе функции промывного фильтра и клапана понижения давления. Встроенный клапан предотвращает перепады давления в системе и снижает расход воды. Регулировка выходного давления осуществляется в диапазоне от 1,5 до 6,0 бар. Для контроля давления предусмотрены разъемы для манометра с обеих сторон корпуса. Пружина клапана изолирована от контакта с водой. Седло клапана сбалансировано.
КОНСТРУКЦИЯ: фильтр FK06 включает:
- корпус с резьбой и отверстиями для манометра
- пружинный стакан с регулировочной ручкой
- вкладыш клапана с диафрагмой и седлом
- резьбовые штуцеры
- сетчатый фильтр тонкой очистки
- чашу фильтра
- шаровой клапан
МАТЕРИАЛЫ:
- корпус из латуни, устойчивой к вымыванию цинка
- латунные штуцеры
- фильтрующий элемент из нержавеющей стали
- чаша из ударопрочного синтетического материала (для холодной воды) или латуни (для горячей воды)
- пружинный стакан и вкладыш из синтетического материала
- пружина из пружинной стали
- диафрагма из NBR
- уплотнения из NBR
МАРКИРОВКА:
FK06 – XXX AA – прозрачная колба
FK06 – XXX AAM – латунная колба, где XXX – размеры штуцеров
| Размер R | 1/2" | 3/4" | 1" |
| Вес (кг) | 0,7 | 1,0 | 1,5 |
|
|
|
|
|
| Kvs | 2,5 | 2,9 | 6,0
|
ФУНКЦИОНИРОВАНИЕ:
Вода проходит через фильтр снаружи внутрь, очищаясь. Для промывки откройте шаровой клапан, что позволит смыть загрязнения с сетки. При этом возможно снижение давления очищенной воды. Закрытие клапана завершает промывку. Клапан понижения давления стабилизирует выходное давление, независимо от входного.
МОНТАЖ:
- Совместим с металлическими и пластиковыми трубами.
- Устанавливается на горизонтальном участке чашей вниз для максимальной эффективности.
- Монтируется за водосчетчиком согласно DIN 1988, часть 2.
- Обеспечьте доступ для проверки и обслуживания через прозрачную чашу.
- Рекомендуется оставлять прямолинейный участок после фильтра длиной не менее пяти номинальных размеров.
ПРИМЕНЕНИЕ:
Фильтры FK06 применяются в бытовых, промышленных и коммерческих системах для защиты оборудования от загрязнений и скачков давления. Устанавливаются при превышении статического давления, для исключения шума и в ограниченных пространствах.
