ДУ: 20
Размер (ДхШхВ),(мм): 160x54x245
Температура (°С): до 70
Раб. давление (бар): до 25
Присоед.размер(ы): 3/4"
Разм.ячеек сетки (мкм): 100
Материал: Латунь

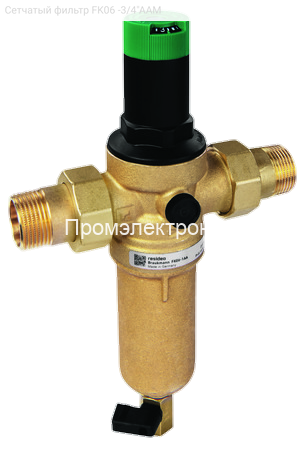

FK06-3/4"AAM фильтр миниплюс с редуктором, на горячую воду, 100 мкм
Техническое описание
Особенности:
Сетчатый фильтр FK06 -3/4"AAM представляет собой устройство, сочетающее функции фильтрации и регулировки давления. Он оснащен встроенным клапаном понижения давления, который защищает систему от перепадов давления и снижает расход воды. Регулируемое выходное давление варьируется от 1,5 до 6,0 бар. Корпус имеет резьбовые отверстия для манометра, позволяющие контролировать давление. Конструкция клапана исключает контакт пружины с водой, обеспечивая надежность и долговечность.
Конструкция: Фильтр включает:
- Корпус с внешней резьбой и местами для манометра
- Пружинный стакан с регулировочной ручкой
- Клапан с диафрагмой и седлом
- Резьбовые штуцеры
- Тонкоячеистый сетчатый фильтр
- Чаша фильтра
- Шаровой клапан
Материалы:
- Корпус из латуни, устойчивой к коррозии
- Штуцеры из латуни
- Фильтрующий элемент из нержавеющей стали
- Чаша из синтетического материала или латуни
- Пружинный стакан и держатель из синтетики
- Регулировочная пружина из стали
- Диафрагма из NBR
- Уплотнения из NBR
Маркировка модификаций:
FK06 – XXX AA – с прозрачной колбой
FK06 – XXX AAM – с латунной колбой, где XXX – размер штуцеров
| Присоединительный размер R | 1/2" | 3/4" | 1" |
| Вес (кг) | 0,7 | 1,0 | 1,5 |
| Размеры (мм) | L: 140, I: 80, H: 89, h: 156, D: 54 | L: 160, I: 90, H: 89, h: 156, D: 54 | L: 180, I: 100, H: 111, h: 180, D: 61 |
| Kvs | 2,5 | 2,9 | 6,0 |
Принцип действия:
Вода проходит через сетчатый фильтр, очищаясь перед выходом. Для промывки открывается шаровой клапан, и поток воды удаляет загрязнения. Встроенный клапан стабилизирует давление, уравновешивая силы диафрагмы и пружины, что позволяет поддерживать постоянное выходное давление независимо от входного.
Инструкция по монтажу:
- Подходит для металлических и пластиковых труб.
- Устанавливается на горизонтальном участке чашей вниз.
- Монтируется после водосчетчика согласно DIN 1988.
- Обеспечьте доступ для обслуживания и контроля загрязнения.
- Рекомендуется прямолинейный участок трубопровода после фильтра.
Применение:
Фильтры FK06 подходят для бытовых, промышленных и коммерческих нужд. Они защищают чувствительное оборудование и предотвращают скачки давления, особенно в ограниченных пространствах.
