Артикул: FK06-3/4AA

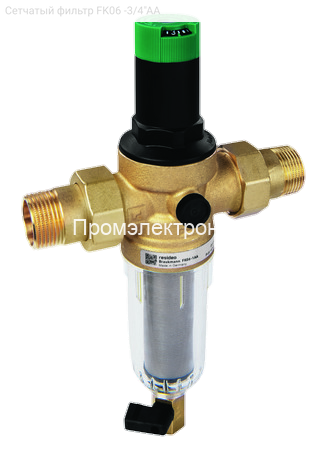

Сетчатый фильтр FK06 -3/4"AA

Категория: Системы водоочистки

Описание

ДУ: 20
Размер (ДхШхВ),(мм): 160x54x245
Температура (°С): до 40
Раб. давление (бар): до 16
Присоед.размер(ы): 3/4"
Разм.ячеек сетки (мкм): 100
Материал: Латунь
FK06-3/4"AA фильтр миниплюс, с редуктором, на холодную воду, 100 мкм

Техническое описание

ХАРАКТЕРИСТИКИ:

Модель FK06 - это совмещенный промывной фильтр с клапаном регулировки давления. Встроенный клапан снижает колебания давления в системе и уменьшает расход воды. Регулировка давления: 1,5-6,0 бар. Корпус оснащен портами для манометра для мониторинга давления. Пружина клапана изолирована от воды, седло клапана сбалансировано.

СОСТАВ: фильтр FK06 включает:

латунный корпус с резьбой и отверстиями для манометра
пружинный стакан с ручкой регулировки
вкладыш клапана с диафрагмой и седлом
резьбовые штуцеры
сетчатый фильтр тонкой очистки
прозрачная чаша фильтра
шаровой клапан

МАТЕРИАЛЫ:

латунный корпус
латунные штуцеры
нержавеющая сталь для фильтрующего элемента
ударопрочная синтетика для чаши
синтетика для пружинного стакана и вкладыша
пружинная сталь для пружины
NBR для диафрагмы и уплотнений

МАРКИРОВКА:

FK06 – XXX AA – прозрачная колба
FK06 – XXX AAM – латунная колба, где XXX – размер штуцеров

Размер R

1/2"

3/4"

Вес (кг)

0,7

1,0

1,5

Размеры (мм)

140

156

160

156

180

100

111

180

K_vs

2,5

2,9

6,0

ПРИНЦИП РАБОТЫ:

Вода фильтруется через сетчатый элемент снаружи внутрь и поступает на выход. Для промывки откройте шаровой клапан, поток смывает частицы с сетки и удаляет их. Промывка возможна при подаче очищенной воды с пониженным давлением. Клапан работает на принципе балансировки сил: давление диафрагмы уравновешивается пружиной. Давление на входе не влияет на работу клапана.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ:

Подходит для металлических и пластиковых труб.
Установка на горизонтальном участке, чашей вниз, для оптимальной фильтрации.
Устанавливается после водосчетчика и запорных клапанов, согласно DIN 1988.
Обеспечьте доступ к фильтру для мониторинга и обслуживания.
Рекомендуется оставлять прямолинейный участок трубы после фильтра.

ПРИМЕНЕНИЕ:

Фильтры FK06 подходят для бытовых, промышленных и коммерческих применений, где требуется защита от загрязнений и колебаний давления.

При превышении статического давления над рабочим давлением устройств.
Для исключения скачков давления в магистралях.
Для снижения шума при давлении выше 5,0 бар.
В условиях ограниченного пространства для монтажа.
