Артикул: FK06-1AAM

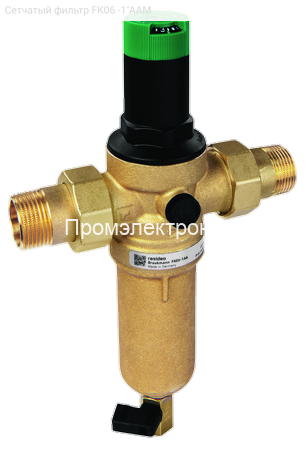

Сетчатый фильтр FK06 -1"AAM

Категория: Системы водоочистки

Описание

ДУ: 25
Размер (ДхШхВ),(мм): 180x61x291
Температура (°С): до 70
Раб. давление (бар): до 25
Присоед.размер(ы): 1"
Разм.ячеек сетки (мкм): 100
Материал: Латунь
FK06-1"AAM фильтр миниплюс с редуктором, на горячую воду, 100 мкм

Техническое описание: Сетчатый фильтр FK06 -1"AAM

Особенности:

Фильтр FK06 объединяет функции промывного фильтра и клапана снижения давления. Встроенный клапан защищает системы от перепадов давления и снижает расход воды. Регулировка давления от 1,5 до 6,0 бар. Корпус оснащен местами для манометра для контроля давления. Пружина клапана изолирована от воды, а седло клапана сбалансировано.

Конструкция: Фильтр FK06 состоит из:

корпуса с резьбовыми отверстиями для манометра
пружинного стакана с ручкой регулировки
вкладыша клапана с диафрагмой
резьбовых штуцеров
сетчатого фильтра тонкой очистки
чаши фильтра
шарового клапана

Материалы:

корпус из латуни, устойчивой к вымыванию цинка
штуцеры из латуни
фильтрующий элемент из нержавеющей стали
чаша фильтра из синтетического материала
пружинный стакан и вкладыш клапана из синтетического материала
регулировочная пружина из стали
диафрагма из NBR
уплотнения из NBR

Маркировка модификаций:

FK06 – XXX AA – прозрачная колба
FK06 – XXX AAM – латунная колба
где XXX – размеры штуцеров

Присоединительный размер R	1/2"	3/4"	1"
Вес (кг)	0,7	1,0	1,5
Размеры (мм)	L	I	H	h	D
	140	80	89	156	54
	160	90	89	156	54
	180	100	111	180	61
K_vs	2,5	2,9	6,0

Принцип действия:

Во время фильтрации вода проходит через сетчатый элемент, очищается и поступает на выход. Для промывки откройте шаровой клапан. Вода под давлением смывает загрязнения, удаляя их из фильтра. Клапан снижает давление, уравновешивая силы диафрагмы и пружины.

Инструкция по монтажу:

Подходит для металлических и пластиковых труб.
Устанавливается на горизонтальном участке чашей вниз.
Монтируется за водосчетчиком согласно DIN 1988.
Обеспечьте доступ для обслуживания и контроля загрязнения.
После фильтра оставьте прямолинейный участок трубы.

Типичные способы применения:

Фильтры FK06 применяются в бытовых, промышленных и коммерческих целях. Устанавливаются при наличии оборудования, чувствительного к загрязнениям, или при необходимости устранения скачков давления.

Если статическое давление превышает рабочее для устройств.
Для защиты от шума при давлении выше 5,0 бар.
При ограниченном пространстве для монтажа.
