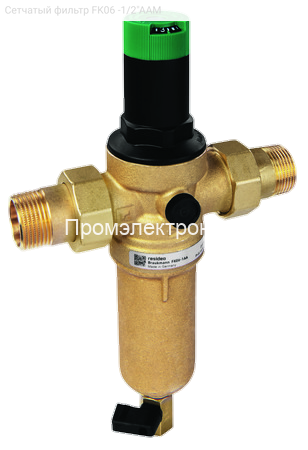

Сетчатый фильтр FK06 -1/2"AAM

Категория: Системы водоочистки

Описание

ДУ: 15
Размер (ДхШхВ),(мм): 140x54x245
Температура (°С): до 70
Раб. давление (бар): до 25
Присоед.размер(ы): 1/2"
Разм.ячеек сетки (мкм): 100
Материал: Латунь
FK06-1/2"AAM фильтр миниплюс с редуктором, на горячую воду, 100 мкм

Технические характеристики сетчатого фильтра FK06 -1/2"AAM

Особенности конструкции:

Фильтр FK06 сочетает в себе функции промывного фильтра и клапана понижения давления. Встроенный клапан снижает давление, защищая водопроводные системы и устройства от перепадов давления и уменьшая расход воды. Регулировка давления осуществляется в диапазоне от 1,5 до 6,0 бар. Корпус оснащен местами для манометров для контроля давления. Пружина клапана изолирована от контакта с водой, а седло клапана сбалансировано.

Конструкция: Фильтр FK06 включает:

Корпус с резьбой и местами под манометры
Пружинный стакан с регулировочной ручкой
Вкладыш клапана с диафрагмой и седлом
Резьбовые штуцеры
Сетчатый фильтр тонкой очистки
Чаша фильтра
Шаровой клапан

Материалы:

Корпус из латуни, устойчивой к вымыванию цинка
Штуцеры из латуни
Фильтрующий элемент из нержавеющей стали
Чаша фильтра из синтетического материала или латуни
Пружинный стакан и вкладыш клапана из синтетического материала
Регулировочная пружина из стали
Диафрагма из NBR
Уплотнения из NBR

Маркировка модификаций:

FK06 – XXX AA – с прозрачной колбой

FK06 – XXX AAM – с латунной колбой, где XXX – размер штуцеров

Присоединительный размер R	1/2"	3/4"	1"
Приблизительный вес (кг)	0,7	1,0	1,5
Размеры (мм)	L: 140	L: 160	L: 180
I	80	90	100
H	89	89	111
h	156	156	180
D	54	54	61
Значение K_vs	2,5	2,9	6,0

Принцип действия:

Во время фильтрации вода проходит через сетчатый элемент, очищается и поступает на выход. Для промывки открывается шаровой клапан, и поток воды очищает сетку. В это время возможно использование очищенной воды с пониженным давлением. Клапан понижения давления работает, уравновешивая силы давления диафрагмы и пружины, что позволяет стабилизировать выходное давление независимо от входного.

Инструкция по монтажу:

Подходит для металлических и пластиковых труб.
Устанавливается на горизонтальном участке с чашей вниз.
Монтируется за водосчетчиком после запорных клапанов.
Обеспечивает доступ для обслуживания и контроля загрязнения.
Рекомендуется оставлять прямолинейный участок трубы после фильтра.

Типичные способы применения:

Фильтры FK06 подходят для бытового, промышленного и коммерческого использования. Их устанавливают для защиты оборудования от загрязнений, стабилизации давления и снижения шума. Они особенно эффективны в ограниченных пространствах.
