Раб. давление (бар): до 16
Техническое описание продукта
ХАРАКТЕРИСТИКИ:

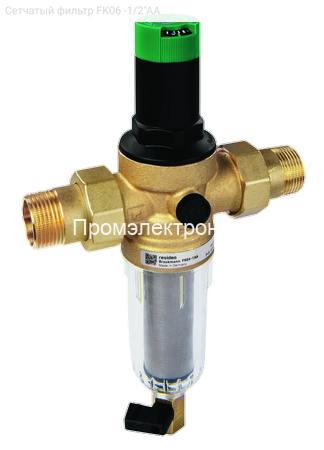

Сетчатый фильтр модели FK06 -1/2"AA представляет собой устройство, сочетающее в себе функции промывного фильтра и редукционного клапана. Встроенный редукционный клапан эффективно защищает трубопроводные системы и потребительские устройства от перепадов давления, а также способствует снижению расхода воды. Регулировка выходного давления возможна в диапазоне от 1,5 до 6,0 бар. На корпусе предусмотрены порты для установки манометра, позволяющие контролировать давление на выходе. Конструкция клапана исключает контакт регулировочной пружины с водой, а седло клапана сбалансировано.
КОНСТРУКЦИЯ: Устройство FK06 включает:
- корпус с резьбовыми соединениями и отверстиями для манометров
- пружинный стакан с ручкой для регулировки
- вкладыш клапана с диафрагмой и седлом
- резьбовые штуцеры
- сетчатый фильтр для тонкой очистки
- чаша фильтра
- шаровой клапан
МАТЕРИАЛЫ:
- латунный корпус, устойчивый к коррозии
- латунные штуцеры с наружной резьбой
- фильтрующий элемент из нержавеющей стали
- чаша фильтра из прочного синтетического материала для холодной воды или из латуни для горячей
- элементы из высококачественного синтетического материала
- пружина из пружинной стали
- диафрагма из армированного NBR
- уплотнения из NBR
МАРКИРОВКА МОДИФИКАЦИЙ:
FK06 – XXX AA – с прозрачной колбой
FK06 – XXX AAM – с латунной колбой, где XXX – размеры штуцеров
| Присоединительный размер R | 1/2" | 3/4" | 1" |
| Вес (кг) | 0,7 | 1,0 | 1,5 |
|
|
|
|
|
| Значение Kvs | 2,5 | 2,9 | 6,0
|
ПРИНЦИП РАБОТЫ:
В процессе фильтрации вода проходит через сетчатый элемент и поступает на выход. Для промывки достаточно открыть шаровой клапан, что позволяет воде под давлением смыть загрязнения. Во время промывки возможно использование очищенной воды с пониженным давлением. Режим промывки отключается поворотом ручки клапана. Встроенный клапан понижения давления работает на основе уравновешивания сил, где давление диафрагмы компенсируется пружиной. Величина входного давления не влияет на работу клапана.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ:
- Подходит для металлических и пластиковых труб.
- Установка на горизонтальном участке трубопровода чашей вниз для оптимальной фильтрации.
- Монтаж за водосчетчиком и запорными клапанами в соответствии с DIN 1988, часть 2.
- Обеспечение доступа для контроля и обслуживания через прозрачную чашу.
- Рекомендуется оставлять прямолинейный участок трубопровода длиной не менее пяти номиналов.
ПРИМЕНЕНИЕ:
Фильтры FK06 подходят для бытового, промышленного и коммерческого использования в пределах технических характеристик. Они устанавливаются для защиты чувствительных к загрязнениям устройств, а также:
- при превышении статическим давлением максимального рабочего давления
- для предотвращения скачков давления в магистралях
- для защиты от шума при давлении выше 5,0 бар (DIN 4109)
- в условиях ограниченного пространства для монтажа
