ДУ: 20
Размер (ДхШхВ),(мм): 158x90x180
Температура (°С): до 40
Раб. давление (бар): до 16
Присоед.размер(ы): 3/4"
Разм.ячеек сетки (мкм): 100
FF06-3/4"AA фильтр миниплюс, на холодную воду, 100 мкм

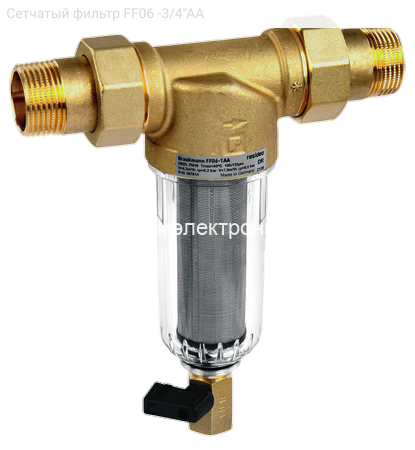

Сетчатый фильтр FF06 -3/4"AA
Техническое описание
Фильтр тонкой очистки FF06 Honeywell предназначен для домашних, промышленных и коммерческих применений в рамках технических характеристик. Установка фильтра FF06 рекомендуется при наличии оборудования, чувствительного к загрязнениям, а также:
- при ограниченном пространстве для монтажа, особенно при малом расстоянии до стены
- если редукционные клапаны не требуются (максимальное статическое давление 5,0 бар по DIN 4109)
- если редукционный клапан уже установлен и не подлежит модификации фильтром
ОСОБЕННОСТИ
фильтра FF06 включают наличие внутренней и внешней резьбы на корпусе и штуцерах.
КОНСТРУКЦИЯ
фильтра FF06 Honeywell включает:
- корпус с двойной резьбой
- резьбовые штуцеры
- сетчатый элемент тонкой очистки
- колбу
- шаровой клапан
МАТЕРИАЛЫ
- корпус из штампованной латуни, устойчивой к вымыванию цинка
- штуцеры из латуни с наружной резьбой
- фильтрующий элемент из нержавеющей стали
- чаша из ударопрочного синтетического материала (для холодной воды) или латуни (для горячей воды)
МАРКИРОВКА МОДИФИКАЦИЙ
FF06 – XXX AA – прозрачная колба, FF06 – XXX AAM – латунная колба. Размеры штуцеров: R 1/2", 3/4", 1". Вес: 0,7 кг, 1,0 кг, 1,3 кг.
ПРИНЦИП ДЕЙСТВИЯ
Вода проходит через фильтрующий элемент снаружи внутрь, очищается и выходит. Для промывки откройте шаровой клапан: вода под давлением смывает загрязнения, удаляя их из фильтра. Во время промывки возможна подача очищенной воды с пониженным давлением. Промывка выключается поворотом ручки клапана.
ИНСТРУКЦИЯ ПО МОНТАЖУ
- Подходит для металлических и пластиковых труб.
- Устанавливается на горизонтальном участке трубопровода чашей вниз для максимальной эффективности.
- Монтируется за водосчетчиком после запорных клапанов в соответствии с DIN 1988, часть 2, для обслуживания без демонтажа.
- Обеспечьте доступ к фильтру для мониторинга загрязнений и технического обслуживания.
