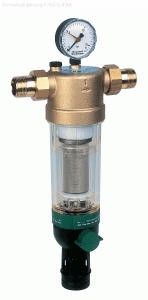

Сетчатый фильтр F76S-3/4"AA

Категория: Системы водоочистки

Описание

ДУ: 20
Размер (ДхШхВ),(мм): 178х97х449
Температура (°С): до 40
Раб. давление (бар): до 16
Присоед.размер(ы): 3/4"
Разм.ячеек сетки (мкм): 100
Материал: Латунь
Распродажа: Да
F76S-3/4"AA фильтр с обратной промывкой, сетка 100, на холодную воду

Сетчатый фильтр F76S-3/4"AA

Техническое описание

Особенности конструкции фильтра F76S включают применение в системах с установленным клапаном понижения давления или без него (максимальное статическое давление 5,0 бар согласно DIN 4109). Кольцо-индикатор показывает необходимость очередной промывки вручную. Возможна поставка без резьбовых штуцеров. Байонетное соединение упрощает установку привода обратной промывки.

Соответствует стандартам KTW и европейским нормам.

Конструкция: Фильтр F76S включает:

корпус с манометром
резьбовые штуцеры
сетчатый фильтр тонкой очистки
чашу фильтра
шаровой клапан с дренажным штуцером
накидной ключ для чаши фильтра

Материалы:

латунный корпус
латунные штуцеры с наружной резьбой
нержавеющая сталь для фильтрующего элемента
чаша из ударопрочного прозрачного материала или красной бронзы
уплотнения из NBR

Маркировка модификаций:

F76S – XXX AA – ячейка 100 мкм, прозрачная чаша
F76S – XXX AB – ячейка 20 мкм, прозрачная чаша
F76S – XXX AC – ячейка 50 мкм, прозрачная чаша
F76S – XXX AD – ячейка 200 мкм, прозрачная чаша
F76S – XXX EA – ячейка 100 мкм, прозрачная чаша, без штуцеров
F76S – XXX ED – ячейка 200 мкм, прозрачная чаша, без штуцеров
F76S – XXX AAM – ячейка 100 мкм, чаша из красной бронзы
F76S – XXX ADM – ячейка 200 мкм, чаша из красной бронзы
где XXX – размер штуцеров

Присоединительный размер R	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
Вес (кг)	2,9	2,9	3,1	3,3	4,0	4,8
Регистр. номер DIN/DVGW	R066	R067	R068	R069	R070	R071
Расход при ?p=0,2 бар (м³/час)	3,2	4,3	7,2	7,8	10,0	11,5

Принцип действия:

Фильтр имеет сетчатый вкладыш с нижней и верхней секциями. В фильтрационном режиме верхняя секция закрыта, вода проходит через нижнюю. При открытии шарового клапана включается режим обратной промывки, сетчатый вкладыш опускается, и вода проходит через верхнюю секцию, очищая нижнюю. После закрытия клапана фильтр возвращается в режим фильтрации.

Инструкция по монтажу:

Монтаж возможен на металлические и пластиковые трубы.
Устанавливается на горизонтальном трубопроводе чашей вниз для максимальной эффективности.
Размещается за водосчетчиком после запорных клапанов по DIN 1988, часть 2 для простого обслуживания.
Должен быть обеспечен доступ для контроля загрязнения, манометра и обслуживания.

Применение:

Фильтры F76S предназначены для бытового, промышленного и коммерческого использования в рамках технических ограничений. Устанавливаются при наличии оборудования, чувствительного к загрязнениям.
