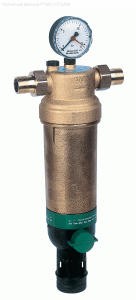

Сетчатый фильтр F76S-1/2"AAM

Категория: Системы водоочистки

Описание

ДУ: 15
Размер (ДхШхВ),(мм): 246x120x532
Температура (°С): до 70
Раб. давление (бар): до 25
Присоед.размер(ы): 1 1/2"
Разм.ячеек сетки (мкм): 100
Материал: Латунь
F76S-1/2"AAM фильтр с обратной промывкой, сетка 100, на горячую воду

Техническое описание

ОСОБЕННОСТИ: Сетчатый фильтр F76S-1/2"AAM предназначен для систем с установленным или необязательным клапаном понижения давления (максимальное статическое давление 5,0 бар согласно DIN 4109). Кольцо-памятка сигнализирует о необходимости ручной промывки. Доступна версия без резьбовых штуцеров. Байонетное соединение облегчает установку привода обратной промывки.

Соответствует KTW и европейским стандартам.

КОНСТРУКЦИЯ: Фильтр F76S включает:

корпус с манометром
резьбовые штуцеры
сетчатый фильтр тонкой очистки
чашу фильтра
шаровой клапан с дренажным штуцером
накидной ключ для чаши фильтра

МАТЕРИАЛЫ:

латунный корпус
латунные штуцеры с наружной резьбой
сетчатый элемент из нержавеющей стали
чаша из ударопрочного синтетического материала или красной бронзы
уплотнения из NBR

МАРКИРОВКА МОДИФИКАЦИЙ:

F76S – XXX AA – ячейка 100 мкм, прозрачная чаша
F76S – XXX AB – ячейка 20 мкм, прозрачная чаша
F76S – XXX AC – ячейка 50 мкм, прозрачная чаша
F76S – XXX AD – ячейка 200 мкм, прозрачная чаша
F76S – XXX EA – ячейка 100 мкм, прозрачная чаша, без штуцеров
F76S – XXX ED – ячейка 200 мкм, прозрачная чаша, без штуцеров
F76S – XXX AAM – ячейка 100 мкм, чаша из красной бронзы
F76S – XXX ADM – ячейка 200 мкм, чаша из красной бронзы
где XXX – размеры штуцеров

Присоединительный размер R	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
Вес (кг)	2,9	2,9	3,1	3,3	4,0	4,8
Размеры (мм)	L	I	H	h	D
1/2"	170	110	449	350	97
3/4"	178	110	449	350	97
1"	209	130	453	351	97
1 1/4"	222	130	453	351	97
1 1/2"	246	150	532	417	120
2"	267	150	532	417	120
Регистр. номер DIN/DVGW	R066	R067	R068	R069	R070	R071
Расход при ?p=0,2 бар (м³/час)	3,2	4,3	7,2	7,8	10,0	11,5

ПРИНЦИП ДЕЙСТВИЯ:

Фильтр F76S включает основную и дополнительную секции. В режиме фильтрации верхняя секция закрыта, вода проходит через основную секцию. При открытии шарового клапана включается режим обратной промывки, сетчатый вкладыш опускается, вода проходит через верхнюю секцию, очищая основную. Поток вращает турбину, промывая нижнюю секцию. После закрытия клапана фильтр возвращается в режим фильтрации.

ИНСТРУКЦИЯ ПО МОНТАЖУ:

Совместим с металлическими и пластиковыми трубами.
Устанавливается на горизонтальном участке трубопровода чашей вниз для максимальной эффективности.
Монтируется за водосчетчиком после запорных клапанов согласно DIN 1988, часть 2.
Обеспечьте доступ для контроля загрязнения и техобслуживания.

ПРИМЕНЕНИЕ:

Фильтры F76S используются в бытовых, промышленных и коммерческих системах, где требуется защита оборудования от загрязнений.
