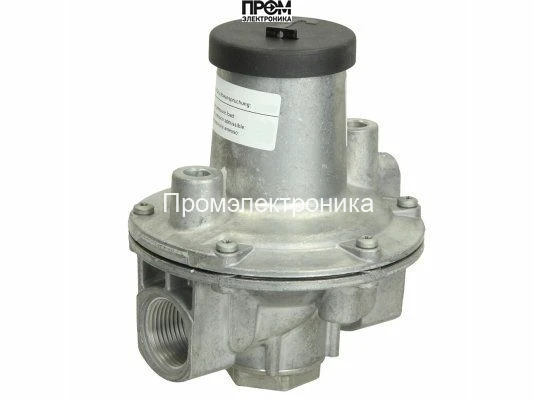

Регулятор давления Kromschroder GDJ 20R04-0Z — арт. 03155042

Кратко: Регулятор давления Kromschroder GDJ 20R04-0Z (арт. 03155042) предназначен для точного поддержания выходного давления в газовых системах до 400 мбар. Устройство обеспечивает стабильность давления при изменениях входного давления и расхода газа, интегрируя предохранительную мембрану и функцию ноль-отсечения для безопасной и надежной работы.

Назначение и область применения

GDJ 20R04-0Z применяется в системах теплоснабжения, отопления и промышленных газопотребляющих установках, где требуется стабильное регулирование давления природного, сжиженного газа или биогаза (макс. концентрация H₂S до 0,1%). Рекомендуется установка грязевого фильтра на входе для продления срока службы и исключения засоров.

Ключевые характеристики

• Диапазон регулирования выходного давления: 5–160 мбар;
• Максимальное входное давление: до 400 мбар;
• Функция ноль-отсечения: автоматическое перекрытие потока при прекращении потребления;
• Встроенная предохранительная мембрана: исключает необходимость монтажа отдельной сбросной линии;
• Подпружиненная компенсирующая мембрана для точного управления;
• Отсутствие встроенного штуцера для контрольных измерений (предусмотреть внешние точки контроля при проектировании);
• Резьбовые присоединения Rp 3/4 для монтажа;
• Рабочая температура: от −20 до +70 °C;
• Импульсная линия и ударопрочный корпус для устойчивости к внешним воздействиям;
• Мембрана и уплотнения: пербунан (обеспечивает сопротивляемость к газовому составу и износу).

Преимущества модели

• Стабильное поддержание заданного давления при колебаниях входного давления и расхода;
• Повышенная безопасность благодаря предохранительной мембране и автоматическому перекрытию;
• Широкий температурный диапазон эксплуатации — пригоден для наружных и внутренних установок;
• Компактная конструкция с типовыми резьбовыми соединениями упрощает монтаж и сервис;
• Материалы мембраны и уплотнений обеспечивают долгий срок службы при контактировании с типичными газовыми средами.

Рекомендации по монтажу и эксплуатации

Перед установкой обеспечить наличие грязевого фильтра на входе газа. При проектировании системы предусмотреть внешние точки для контрольных измерений, так как регулятор не оснащён встроенным штуцером для контроля. Соблюдать температурный режим и ограничения по концентрации H₂S.

Техническая идентификация: Kromschroder GDJ 20R04-0Z, арт. 03155042.
